當前位置： 主頁 > 產品介紹 > 中央空調仿真實訓設備 > 中央空調實訓考核臺（網絡型）
- DB-JD13中央空調實訓考核臺（網絡型）
中央空調實驗室設備" src="http://m.hnqsxny.com/uploads/allimg/150424/1A6204059-0.jpg" style="width: 800px; height: 600px" />
一、產品概述
中央空調實訓考核裝置（網絡型）要求系統采用6匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
教師臺和學生臺電腦（1～32臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
四、實訓項目
1、中央空調的結構及設備工作原理的全面深入了解和掌握；
2、中央空調的啟動、運行、調試技術的實訓及考核；
3、中央空調運行工況、各運行參數檢測分析；
4、中央空調控制原理的實訓；
5、PLC可編程控制器編程及安裝調試的實訓；
6、故障判斷及設備故障解除實訓（故障點16個）；
7、數據采集技術的應用及實訓；
8、網絡技術的應用及實訓（遠程控制）。
五、技術參數
1、工作電源：三相五線制 380VAC 50Hz
2、安裝尺寸：長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（長×寬×高）
5)具備密碼開機、定時關機功能，便于實驗室管理。
四、中央空調配置清單

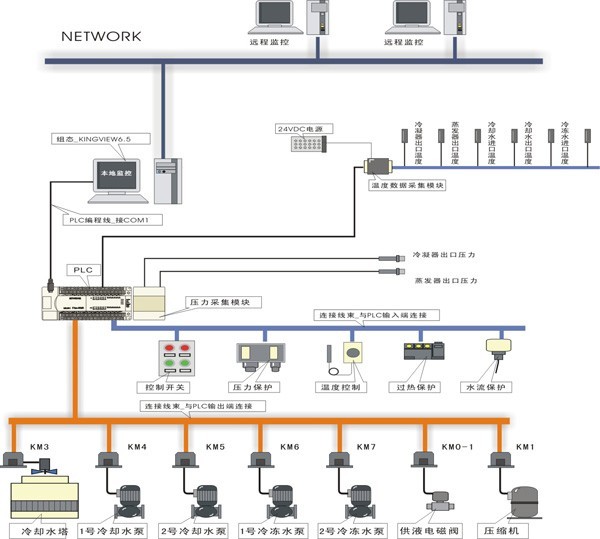

五、中央空調實訓考核臺（網絡型）系統構成圖編號 名稱 單位 數量 1 壓縮機（6P） 臺 1 2 起動器 只 1 3 模擬鍋爐 臺 1 4 儲液器 個 1 5 水冷機組 套 1 6 手閥 只 2 7 高低壓表 只 2 8 膨脹閥 只 1 9 繼電器 只 1 10 風機 個 1 11 風管組件 套 1 12 水泵 臺 4 13 電磁閥（液） 只 1 14 電磁閥（水） 只 2 15 蒸發器 只 2 16 過濾器 個 1 17 視液鏡 個 1 18 溫控器 個 2 19 溫控器 只 1 20 延時繼電器 套 1 21 熱電阻 只 8 22 工作原理模擬演示板 塊 1 23 溫度指示燈板 塊 1 24 控制電路板 塊 1 25 模擬房間 套 2 26 模擬鍋爐 套 1 27 冷卻塔 個 1 28 水箱 套 2 29 不銹鋼架 套 1 30 控制柜 臺 1 31 微機控制接口 副 1 32 微機與實驗臺通訊連接線 條 1 33 航空連接線 條 1 34 中央空調控制實訓軟件 套 1 35 實驗操作指導書 套 1 35 電腦小推車 張 1 36 PLC（FX2N-48MR） 臺 1 37 溫度采集模塊 塊 1 38 壓力采集模塊 塊 1 39 壓力傳感器 個 2 40 溫度傳感器 個 12 41 網絡服務器 套 1 42 智能答題系統 套 1
