DB-6015 變速器翻轉架(各種變速器可以選擇)

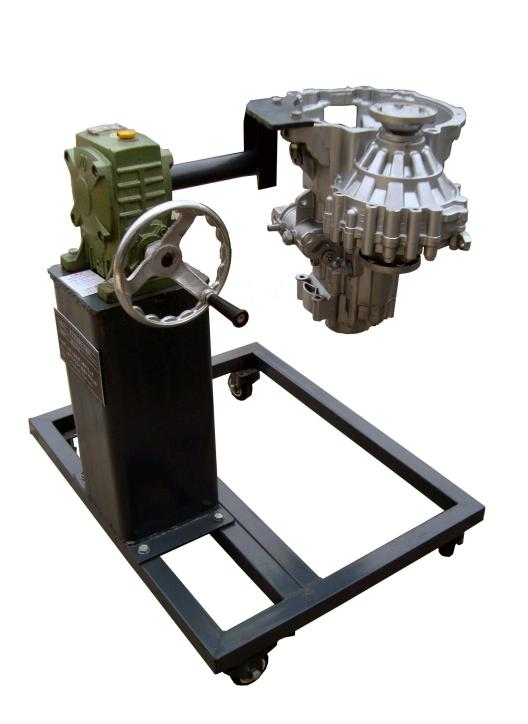

汽車手動變速器附翻轉架

捷達四檔手動變速器附拆裝翻轉架

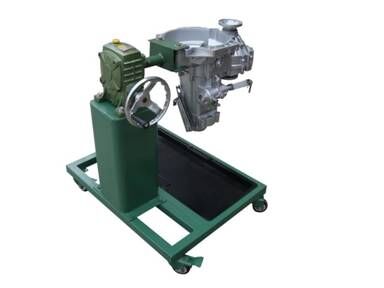

捷達五檔手動變速器附拆裝翻轉架

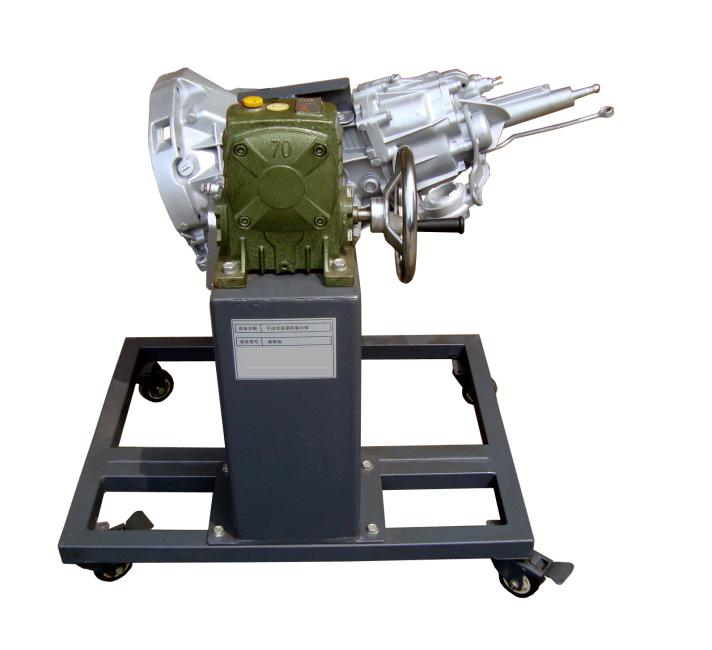

桑塔納五檔手動變速器附拆裝翻轉架

一、功能簡介
1.采用手動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。

二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70

二、基本配置(每臺)

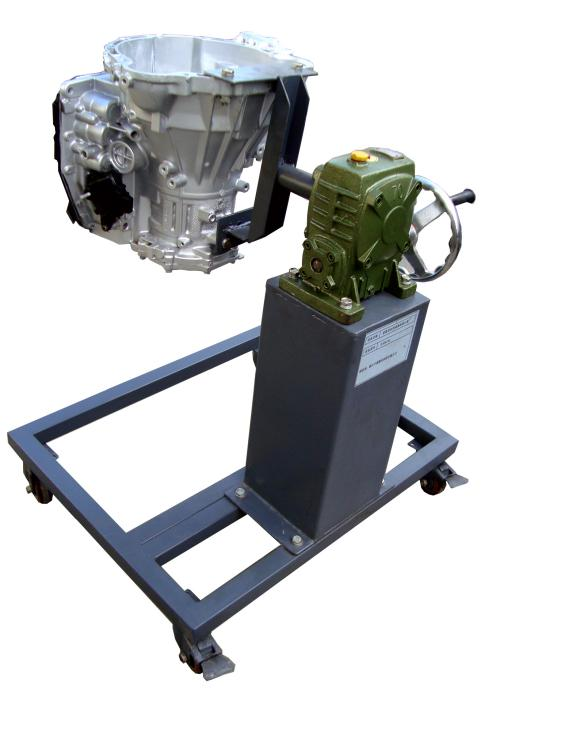

汽車自動變速器附翻轉架

豐田卡羅拉/花冠-自動變速箱附拆裝翻轉架

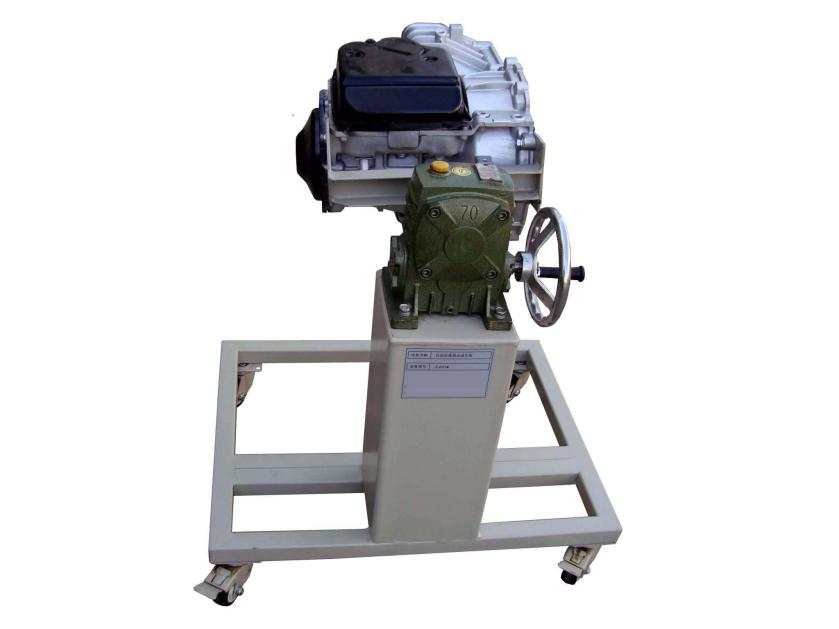

大眾01N自動變速箱附拆裝翻轉架

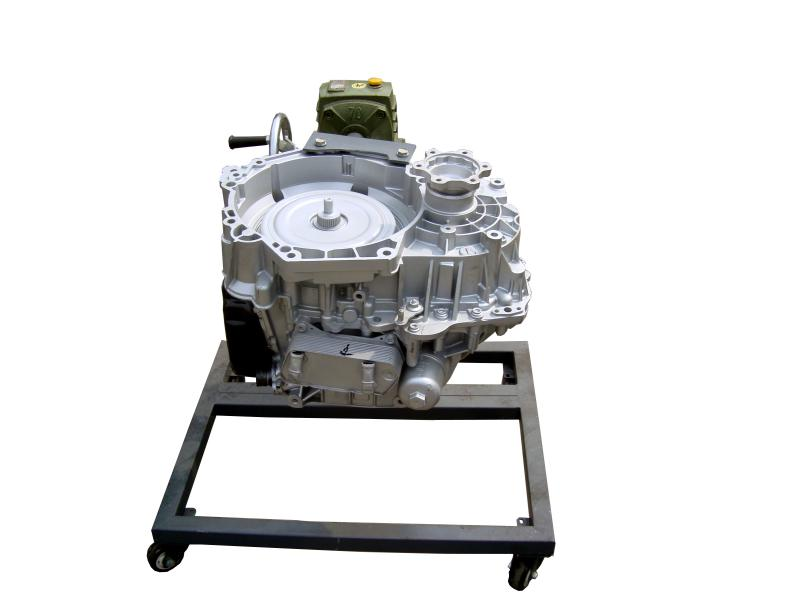

雙離合器DSG變速器附拆裝翻轉架

一、功能簡介
1.采用自動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。

二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70

二、基本配置(每臺)

序號	名 稱	規格型號	單位	數量
1	自動變速器總成	附件齊全，易于拆裝	套	1
2	拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm；	950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。	臺	1
3	大面積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1
