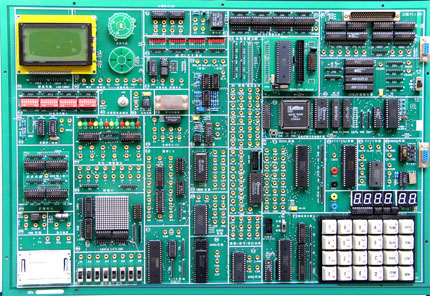

      •  DB-598PAPCI 現代單片機 、微機、EDA綜合實驗開發系統







現代單片機 、微機、EDA綜合實驗開發系統



產品介紹：

一、系統組成：

1、系統配置性能優越的51/96通用仿真器和8088主機;89S52，80C196組成CPU卡；由PCI9054、93C56組成PCI 接口卡，

2、實驗電路部分：開放式4×6鍵盤實驗電路；16×16點陣電路；128*64LCD液晶顯示電路（含字符式LCD16*2液晶顯示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片電路；小型直流電機、步進電機、溫度、壓力傳感器電路；電子音響電路；6位LED動態數碼顯示；IC卡電路；繼電器電路；0~5V電位器電路；8MHZ頻率源模塊；8位邏輯電平開關電路；12位電平顯示電路。

3、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。

4 可選配邏輯分析儀.

5.選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

二、主要特點

①由8088實驗開發系統作為基板，51CPU卡、96CPU卡、PCI 接口卡、C8051F卡，AVR,PIC單片機卡為插卡,免除了數據選擇開關，減少了插卡引腳，提高了機器性能，使操作更方便，主機自動識別CPU類型，自動切換不同CPU的三總線連接，使用極其方便。 ②該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤, 開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。

③主機板留有擴展卡座，如再選配我廠生產的實驗卡，可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類實驗，通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。 從而使實驗儀的功能得到無限延伸和擴展，讓你的選擇永不落伍。

④系統支持二種工作方式：

一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，

二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。

三、實驗項目

（一）擴展51/96、C8051F、AVR,PIC單片機實驗系統

1、軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒灒?br />
（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

2、硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

*（12）通用打印機實驗； *

（13）微型打印機打印字符、曲線、漢字實驗； *

（14）日歷時鐘DS12887控制實驗；

（15）I2C儲存卡讀寫實驗； *

（16）語音芯片ISD1420控制實驗（錄音）； *

（17）語音芯片ISD1420控制實驗（放音）；

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16 LED點陣顯示實驗；

（23）128*64 LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）溫度壓力實驗； *

（29）CAN總線通訊接口實驗； *

（30）以太網TCP/IP協議接口實驗； *

（31）USB2.0通訊接口實驗。

（32）DS18B20單總線溫度測量實驗 *

（33）紅外線遙控收發實驗 *

（34）TLC549串行A/D轉換實驗 *

（35）TLC5615 10位D/A串行轉換實驗 *

（36）I2C日歷時鐘實驗 *

（37）看門狗實驗

（38）PWM實驗

（39）射極跟隨器

注：實驗項目前打*星號為選配擴展卡實驗。

（二）8086十六位微機系統

1、硬件實驗：

（1）A/D轉換實驗；

（2）D/A轉換實驗（一）；

（3）D/A轉換實驗（二）；

（4）8255A并行口實驗（一）；

（5）8255A并行口實驗（二）；

（6）定時器/計數器實驗；

（7）8259單級中斷控制器實驗；

（8）RS232/485串行口發送實驗（雙機通訊）；

（9）RS232/485串行口接收實驗（雙機通訊）；

（10）小直流電機調速實驗；

（11）步進電機控制；

（12）繼電器控制；

（13）存貯器讀寫實驗

（14）電子琴實驗；

（15）簡單I/O口擴展實驗

（16）8251可編程通訊接口和PC機通訊；

（17）16*16 LED點陣顯示實驗；

（18）128*64 LCD液晶顯示實驗；

（19）8237 DMA傳送實驗；

（20）8250可編程異步通訊接口實驗；

（21）8279 鍵盤顯示實驗；

（22）溫度控制實驗；

（23）壓力測量實驗

2、軟件實驗：

（1）二進制多位加法實驗；

（2）二進制轉換為BCD碼實驗；

（3）BCD碼轉換為二進制碼

（4）十進制數的BCD碼相減運算；

（5）內存清零實驗；

（6）數碼顯示實驗；

（7）求最大數和最小數；

（8）數據塊傳送實驗；

（9）分支程序設計。

（三) PC機32位接口實驗系統

1、實模式原理實驗

（1）顯示程序?qū)嶒?br />
（2）數據傳送程序?qū)嶒?br />
（3）數碼轉換程序?qū)嶒?br />
（4）運算類程序?qū)嶒?br />
（5）分支程序?qū)嶒?br />
（6）循環程序?qū)嶒?br />
（7）子程序?qū)嶒?br />
（8）綜合設計程序?qū)嶒?br />
2、保護模式原理實驗

（1）描述符及描述符表實驗

（2）任務內控制轉移實驗

（3）任務切換實驗

（4）中斷/異常處理實驗

（5）虛擬8086環境實驗

（6）實模式與保護模式間切換實驗

3、32位微機接口技術實驗

（1）基本I/O接口設計實驗

（2）地址譯碼電路設計實驗

（3）32位存儲器擴展實驗

（4）8259中斷控制器實驗

（5）8255并口控制器應用實驗

（6）8251串口控制器應用實驗

（7）8253定時/計數器應用實驗

（8）A/D轉換實驗

（9）D/A轉換實驗

（10）電子發聲設計實驗

（11）鍵盤掃描及顯示設計實驗

（12）點陣LED顯示設計實驗

（13）LCD液晶顯示設計實驗（須選配LCD單元）

4、微機控制應用實驗

（1）直流電機閉環調速實驗

（2）溫度閉環控制實驗

（3）步進電機控制實驗

5、Windows下的PCI設備驅動程序及其接口應用設計實驗

（1）PCI總線配置操作實驗

（2）WDM驅動程序設計實驗

（3）I/O操作設計實驗

（4）存儲器操作設計實驗

（5）中斷處理設計實驗

（6）信號發生器設計實驗

（7）溫度閉環控制系統設計實驗

6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）

（四）EDA/CPLD/FPGA實驗系統 模塊實驗：

（1）A/D 0809模數轉換器實驗；

（2）D/A 0832數模轉換器實驗；

（3）步進電機控制實驗；

（4）16*16 LED點陣顯示實驗；

（5）電子時鐘實驗；

（6）數碼管靜態顯示實驗；

（7）4*4鍵盤擴展實驗；

（8）128*64 LCD液晶顯示實驗；

（9）電子音樂演奏實驗；

（10）RS232串口發送實驗（SEND）；

（11）RS232串口接收實驗（RECEIVE）；

（12）單片機總線接口實驗；

（13）異步串口通訊（UART）

注：AVR.PIC單片機實驗的名稱有所不同

產品說明：

DB-598APCI是我公司生產的功能最為強大的單片機、16/32位微機實驗儀，可選配邏輯分析儀.提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《AVR單片機嵌入式系統原理與應用實踐》、《16位微機原理與接口》、《自動化控制》 及《32位微機原理與接口》、《PIC單片機實用教程》,《EDA》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場不可多得的性價比極高的微處理綜合開發實驗設備。








        友情提示：


        1、貨品驗收：閣下收貨時請檢查現代單片機.微機.EDA綜合實驗開發系統的貨品外觀，核實現代單片機.微機.EDA綜合實驗開發系統的數量及配件，拒收處于受損狀態的現代單片機.微機.EDA綜合實驗開發系統；


        2、質保：頂邦將為閣下提供現代單片機.微機.EDA綜合實驗開發系統產品說明書內的質保條件和質保期，在質保范圍內提供對現代單片機.微機.EDA綜合實驗開發系統的免費維修，超出條件承諾時提供對現代單片機.微機.EDA綜合實驗開發系統的有償維修；


        3、退換貨：閣下單方面原因?qū)е碌默F(xiàn)代單片機.微機.EDA綜合實驗開發系統選型錯誤或現代單片機.微機.EDA綜合實驗開發系統購買數量錯誤，造成現代單片機.微機.EDA綜合實驗開發系統的退換貨要求，將不被接受；


        4、貨期：現代單片機.微機.EDA綜合實驗開發系統的發貨期為參考值，如您需要了解現代單片機.微機.EDA綜合實驗開發系統的精確貨期，請與頂邦的銷售人員聯系；


        5、如閣下對現代單片機.微機.EDA綜合實驗開發系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關現代單片機.微機.EDA綜合實驗開發系統的咨詢。





        •
