二、設備特點
1、多重、可靠、全面的安全保護
安全用電實訓裝置電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。
2、完善的硬件配置：
安全用電實訓裝置所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。
3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。
4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。
5、可進行電工實訓項目教學法的各種項目。
三、技術性能
1、工作電源：三相五線，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、環境溫度：－30℃-40℃；相對濕度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、實驗項目
兆歐表的使用
接地電阻測試儀的使用
電流感知實驗
模擬人體阻抗實驗
模擬人體跨步電壓觸電實驗
IT系統絕緣監視模擬實驗
特低安全電壓的認識實驗
安全隔離變壓器的認識及安全原理實驗
電網IT系統模擬實驗
電網TT系統模擬實驗
TN系統模擬實驗
TN系統電網設備接地部分設備接零危害模擬
TN系統零線斷線與設備漏電模擬
TN系統零線斷線與不平衡負荷模擬
等電位連接模擬實驗
漏電保護器原理模擬實驗
安全標志牌的認識實驗
五、設備構成

序號	名稱	規格型號	數量	圖例

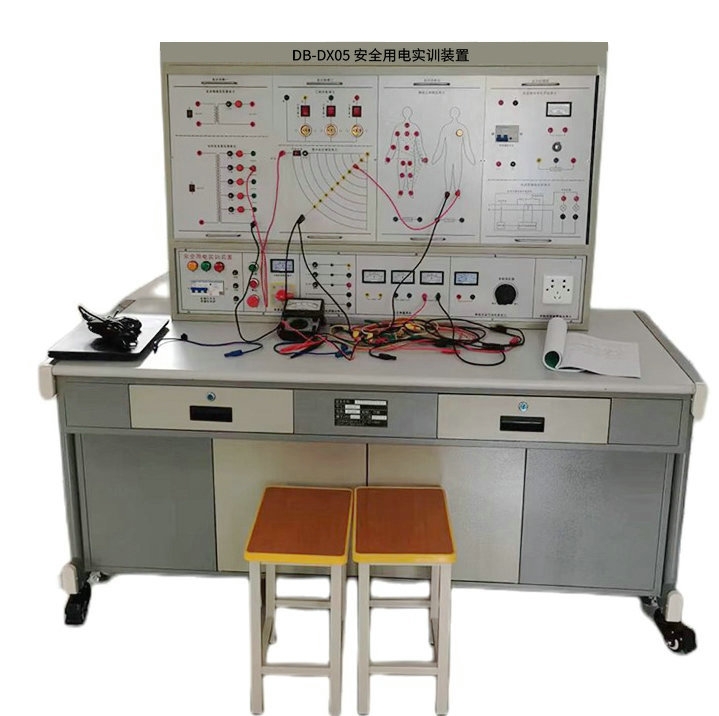

1	安全用電實訓裝置	金屬臺+木質臺面+電源控制+實訓面板	1臺

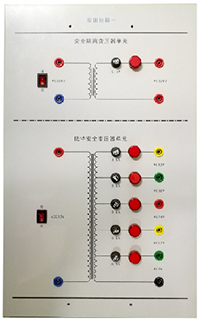

2	安全用電掛箱1	完成安全變壓器，特低安全電壓的認識實驗	1塊

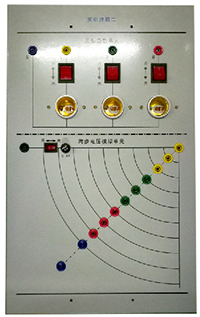

3	安全用電掛箱2	完成模擬人體跨步電壓觸電實驗	1塊

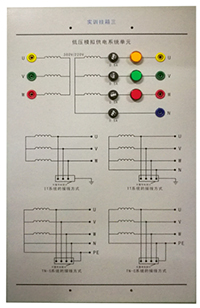

4	安全用電掛箱3	完成以下實驗 1、安全隔離變壓器的認識及安全原理實驗2、電網接線方式模擬 3、電網IT系統模擬實驗 4、電網TT系統模擬實驗 5、TN系統模擬實驗	1塊

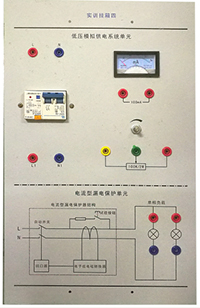

5	安全用電掛箱4	完成電流型漏電保護實驗、電流感知實驗	1塊

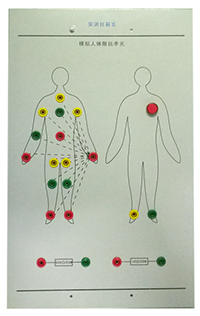

6	安全用電掛箱5	完成以下實驗 1、模擬人體阻抗實驗  2、模擬人體跨步電壓觸電實驗 3、人體不同電流途徑的傷害	1塊

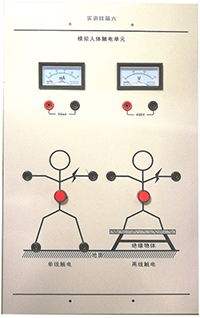

7	安全用電掛箱6	完成人體觸電模擬	1塊

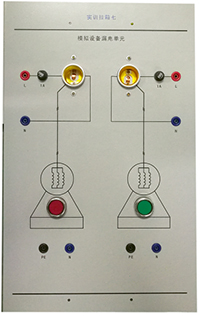

8	安全用電掛箱7	完成以下實驗 1、TN系統電網設備接地部分設備接零危害模擬   2、TN系統零線斷線與設備漏電模擬    3、TN系統零線斷線與不平衡負荷模擬  4、等電位連接模擬實驗	1塊
9	兆歐表	完成兆歐表的使用	1臺

六、配置清單
