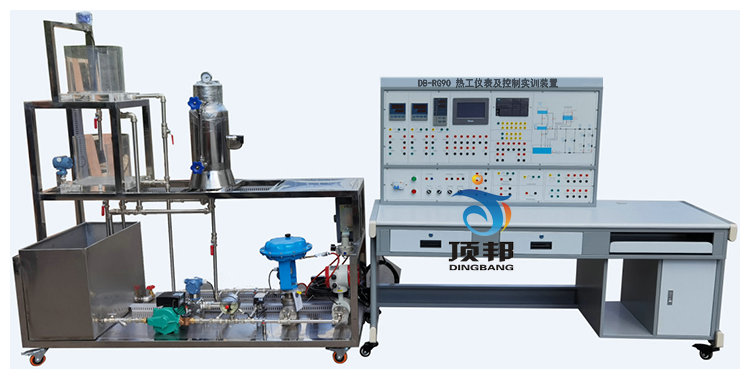

• 熱工儀表及控制實訓裝置·
         一、 產品概述
           熱工儀表及控制實訓裝置按照勞動和社會保障部職業/工種資格(標準)《熱工儀表及控制裝置安裝工》、《熱工儀表及控制裝置試驗工》、《熱工儀表及控制裝置檢修工》實訓考核要求而設計的,能夠進行多種技能訓練,主要完成敏感元件和取源部件的安裝、儀表管路的安裝、電氣導線的敷設、儀表和設備的安裝。既適用于職業院校相關專業人員的崗位技能培訓,也能作為各級部門技能培訓和職業技能鑒定中心相關工種的鑒定考核設備。
        二、 產品特點
        1.真實性:
        熱工儀表及控制實訓裝置采用電廠的裝置元件,適合本專業崗位培訓。
        2.設計:熱工儀表及控制實訓裝置可自行設計布線系統,進行設備的安裝、接線等實訓操作
        三、 技術性能
        1.輸入電源:三相四線~380V±10% 50Hz
        2.工作環境:溫度-10℃~+50℃,相對濕度<85%(25℃),海拔<4000m
        3.裝置容量:<3kVA
        4.外形尺寸:控制平臺:1800mm×630mm×1773mm;對象系統:1600mm×750mm×1540mm
        四、 系統組成
        系統對象包含有:不銹鋼蓄水箱,有機玻璃圓筒型水箱,電阻爐,電動執行機構,氣動執行機構,空氣壓縮機,閥門及管道。
        五、 實訓項目
        1.實訓裝置的系統組成認知
        2.測量元件的原理及安裝
        (1)溫度測量原理及溫度測量元件的安裝
        (2)壓力測量原理及壓力測量元件的安裝
        (3)流量測量原理及液位測量元件的安裝
        (4)物位測量原理及物位測量元件的安裝
        3.測量元件的單體校驗
        (1)熱電偶的校驗
        (2)熱電阻的校驗
        (3)流量檢出裝置的校驗
        (4)物位檢出裝置的校驗
        (5)壓力檢出裝置的校驗
        4.顯示儀表及變送器的安裝調試
        (1)動圈儀表的安裝及調試
        (2)壓力變送器安裝及調試
        (3)液位變送器安裝及調試
        (4)電容式差壓變送器安裝及調試
        (5)盤上儀表的安裝及調試
        5.開關量儀表的安裝調試
        (1)壓力開關的安裝及調試
        (2)差壓開關的安裝及調試
        (3)流量開關的安裝及調試
        (4)溫度開關的安裝及調試
        6.氣動基地式儀表的安裝調試
        (1)氣動基地式壓力儀表的安裝及調試
        (2)氣動基地式差壓儀表的安裝及調試
        (3)氣動基地式液位儀表的安裝及調試
        (4)氣動基地式溫度儀表的安裝及調試
        7.控制儀表的安裝調試
        (1)電動調節閥的安裝及調試
        (2)氣動調節閥的安裝及調試
        (3)可編程序控制器控制系統的安裝及調試
        (4)執行器及執行機構安裝及校驗

        六、配置清單
        序號數量參數數量
        1控制臺1600mm×750mm×1540mm1套
        2臺控制對象1800mm×630mm×1773mm1套
        3水泵220V/370W,不銹鋼1套
        4水箱不銹鋼1套
        5有機水箱220V/1500W不銹鋼2套
        6鍋爐
        1套
        7液位傳感器4-20MA/24V/DN151套
        8壓力傳感器4-20MA/24V/DN151套
        9流量計4-20MA/24V/DN151套
        10氣動調節閥4-20MA/24V/DN15行程30MM,400KP1套
        11動圈儀表3000KP1套
        12鍋爐水位計40MM DN151套
        13電容式差壓變送器4-20MA/24V/DN151套
        14多功能表4-20MA/24V通信485控制輸出4-20MA/1套
        15變頻器4K1套
        16PLC控制器FX3U1套
        17PLC運行軟件
        1套
        18觸摸屏7寸1套
        19溫度開關80度1套
        20壓差開關1PM1套
        21熱電偶-250-5001套
        22PT100-250-5001套
        23各中閥門
        1套
        24管道不銹鋼1套
        25空壓機0.8MP/220V1臺
        26其它儀表






        友情提示:

        1、貨品驗收:閣下收貨時請檢查熱工儀表及控制實訓裝置的貨品外觀,核實熱工儀表及控制實訓裝置的數量及配件,拒收處于受損狀態的熱工儀表及控制實訓裝置;

        2、質保:頂邦將為閣下提供熱工儀表及控制實訓裝置產品說明書內的質保條件和質保期,在質保范圍內提供對熱工儀表及控制實訓裝置的免費維修,超出條件承諾時提供對熱工儀表及控制實訓裝置的有償維修;

        3、退換貨:閣下單方面原因導致的熱工儀表及控制實訓裝置選型錯誤或熱工儀表及控制實訓裝置購買數量錯誤,造成熱工儀表及控制實訓裝置的退換貨要求,將不被接受;

        4、貨期:熱工儀表及控制實訓裝置的發貨期為參考值,如您需要了解熱工儀表及控制實訓裝置的精確貨期,請與頂邦的銷售人員聯系;

        5、如閣下對熱工儀表及控制實訓裝置有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關熱工儀表及控制實訓裝置的咨詢。
