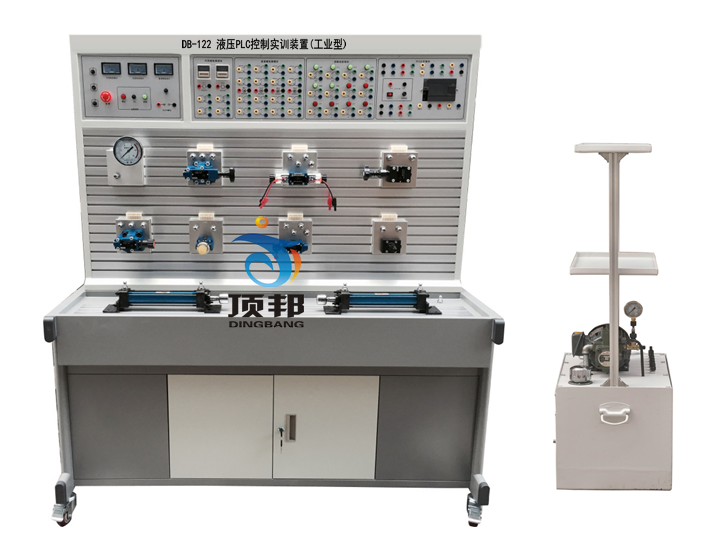

- DB-122 液壓PLC控制實訓裝置(工業型)
一、概述：
液壓PLC控制實訓裝置(工業型)是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓PLC控制實訓裝置集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。
四、液壓元器件配置清單：
序號 型號/規格 名稱 數量 單位 1 實訓臺 1 臺 2 1520×700×1750（mm） 實訓桌 1 張 3 FX1S-20MR PLC主機模塊 1 塊 4 380V、24V 電源模塊 1 塊 5 控制按鈕模塊 1 塊 6 時間繼電器模塊 1 塊 7 泵站 電機 1 臺 8 變量葉片泵 1 臺 9 油溫液面計 1 只 10 空氣濾清器 1 只 11 吸油過濾器 1 只 12 耐震不銹鋼壓力表 1 只 13 油管托盤架 1 套 14 油箱 1 只 15 MOB40-200 雙作用油缸 2 只 16 2FRM5-31B/15QB 二通流量閥（調速閥） 2 只 17 3WE6A61B/CG24N9Z5L 二位三通電磁換向閥 2 只 18 4WE6C61B/CG24N925L 二位四通電磁換向閥 1 只 19 4WMM6C50BF 二位四通手控換向閥 1 只 20 4WE6E61B/CG24N9Z5L 三位四通電磁換向閥（O） 1 只 21 4WE6J61B/CG24N9Z5L 三位四通電磁換向閥（H） 1 只 22 DRVP10-1-10 單向節流閥 1 只 23 RVP10-10B 單向閥 1 只 24 DB10-1-50B/100U 先導式溢流閥 1 只 25 DBDH6P10B/100 直動式溢流閥 1 只 26 DZ10-1-30B/100 先導式順序閥 1 只 27 DR10-4-50B/100Y 先導式減壓閥 1 只 28 SV10PA2-30B 液控單向閥 2 只 29 HED40P15/100Z14L24 壓力繼電器 2 只 30 三通 4 只 31 四通 3 只 32 YN-100ZQ/10MPa 耐震壓力表 1 只 33 行程開關 4 只 34 膠管 M16*1.5/8I-W-0.5M(裝好快速接頭) 10 根 35 M16*1.5/8I-W-0.7M(裝好快速接頭) 15 根 36 電機電源線 1 根 37 三菱 編程電纜 1 條 38 L-HL46 液壓油 2 桶 39 液壓實訓指導書 1 冊 40 PLC編程軟件、程序 1 盤 41 工具 1 套
五、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
