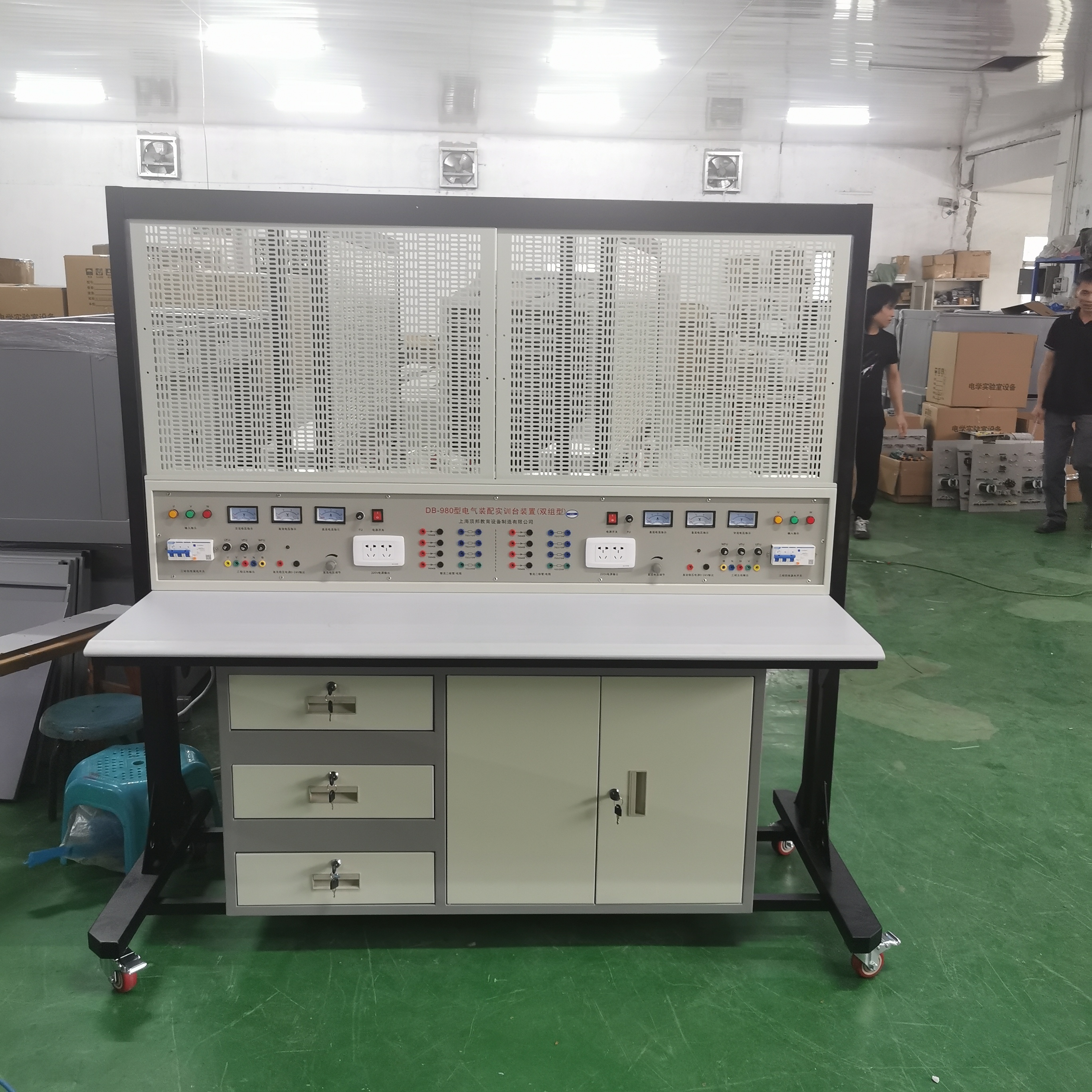

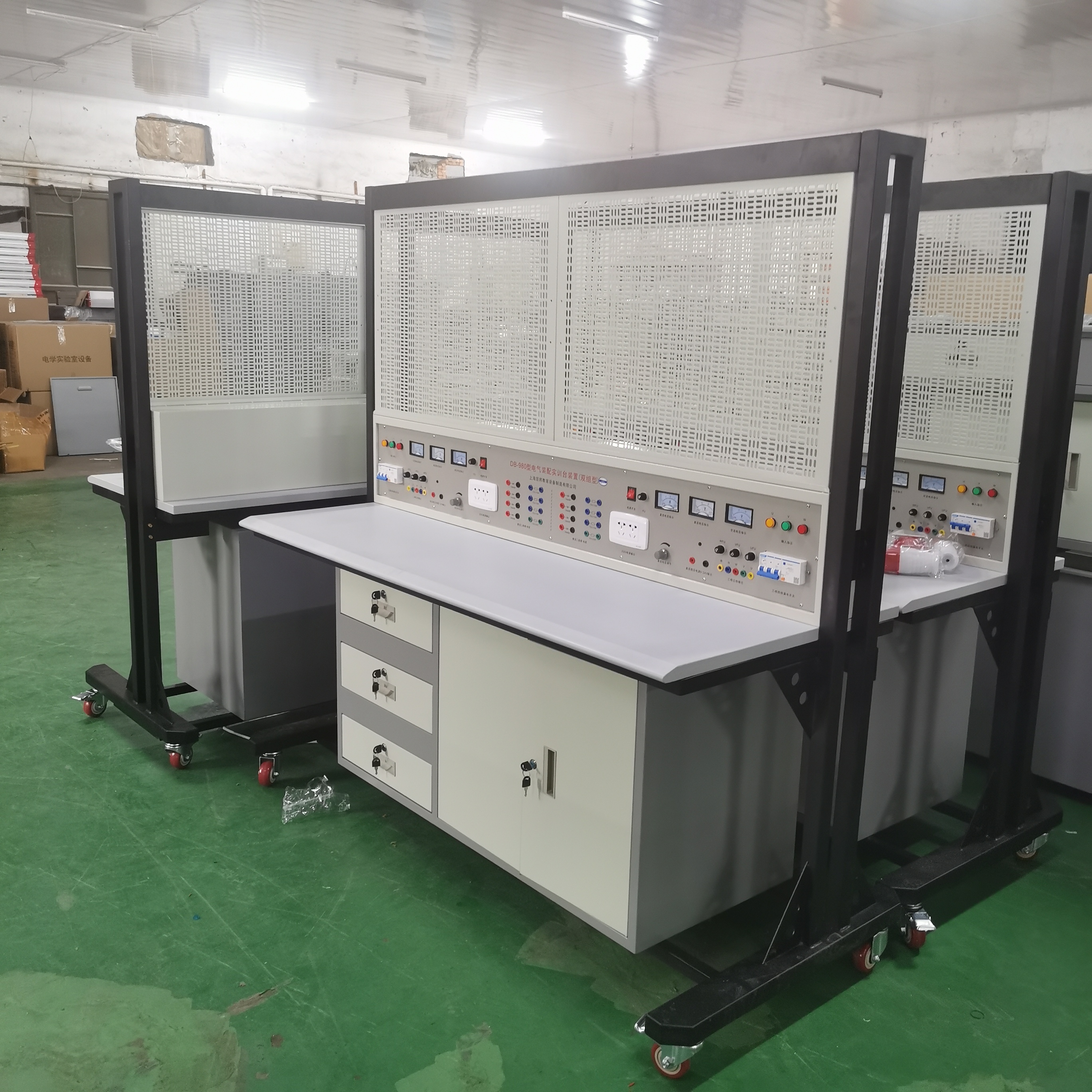

        電氣裝配實訓臺

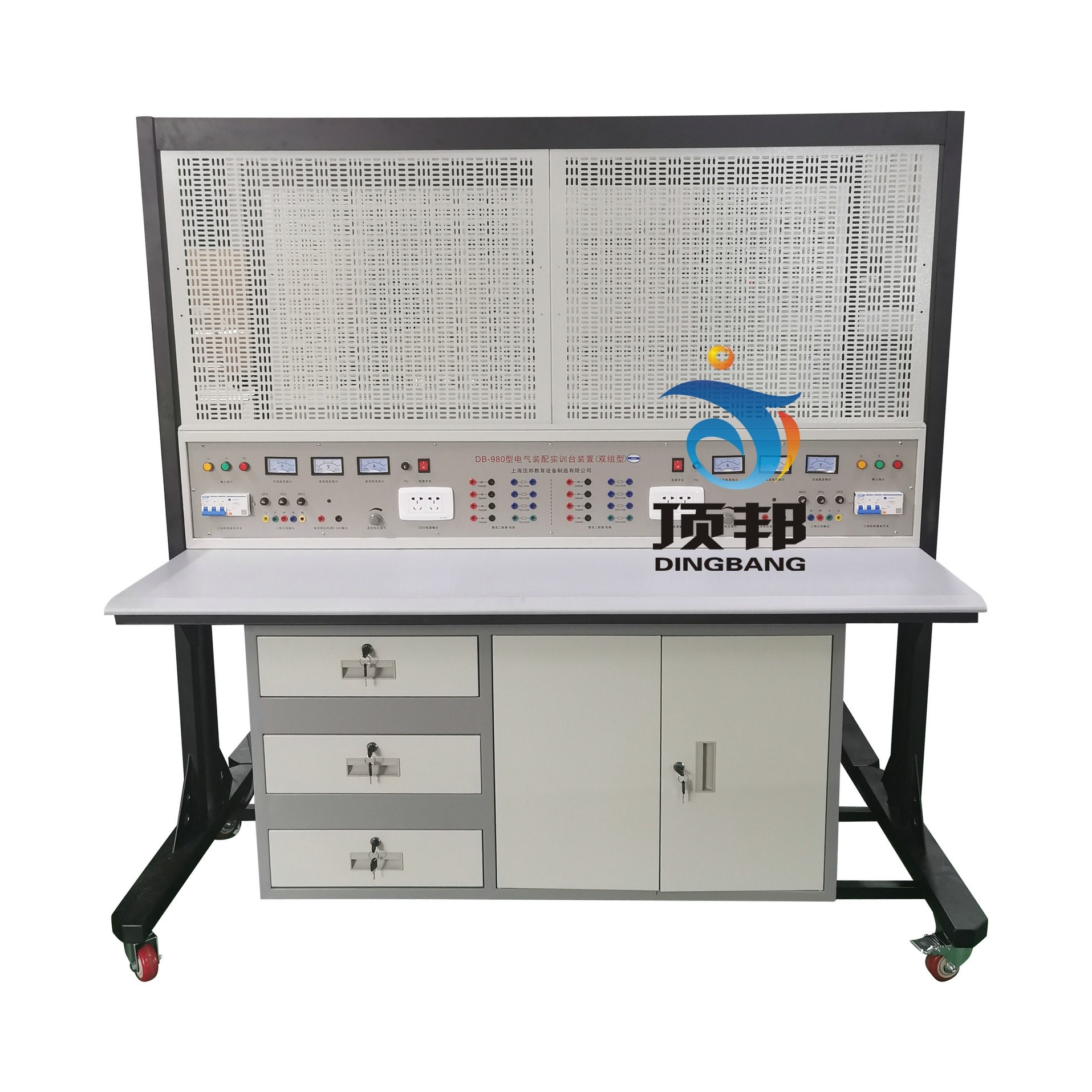

        電氣裝配實訓裝置
        (參考圖)
        一、概述
           DB-980 電氣裝配實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓臺適用范圍廣，可完成的教學內容和實訓項目多。電氣裝配實訓臺使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。電氣裝配實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓臺是一種理想的職業教育實訓設備。
        一、設備技術指標
        1. 外型：整體尺寸1680mm×700mm×1670mm；
        2. 實訓臺架的材料：鋼板結構；
        3. 電源：
        1)輸入：三相AC 380V ±10% 50HZ 三相五線；
        2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
        4.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
        5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
        6.各種規格的電阻
        提供75Ω/75W功率電阻三個，用于降壓?jiǎn)?dòng)電路。
        提供10Ω/25W功率電阻一個，用于能耗制動電路。
        7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
        8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
        二、 設備結構功能
        電氣裝配實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
        1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
        2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
        3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
        4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
        三、參考實訓項目
        1．電工布線工藝實訓
        2．兩個開關控制一盞燈線路訓練
        3．聲控開關控制白熾電路訓練
        4．二地控制一盞燈電路訓練
        5．三地控制一盞燈電路訓練
        6．日光燈線路接線訓練
        7．單相電度表直接安裝接線
        8．單相電度表經電流互感器安裝接線
        9．室內照明電路安裝訓練
        10．配電板安裝訓練
        11．交流負載電功率的測量
        12．三相異步電動機直接啟動控制
        13．三相異步電動機接觸器點動控制線路
        14．三相異步電動機接觸器自鎖控制線路
        15．三相異步電動機Y/△自動控制線路
        16．用倒順開關控制三相異步電動機正反轉線路
        17．接觸器聯鎖的正反轉控制線路
        18．按鈕聯鎖的三相異步電動機正反轉控制線路
        19．雙重聯鎖的三相異步電動機正反轉控制線路
        20．三相異步電動機多地控制
        21．工作臺自動往返控制線路
        22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
        23．三相異步電動機能耗制動控制線路
        四、 全室參考配置表（以20臺/40座為例）

        序號名 稱每臺數量全室數量單位備 注
        1控制屏120套
        2實訓桌120張
        3學生凳240張
        4網孔板240塊
        5器材配備120套見表一

        表一 每套器材配備配置清單
        序號名 稱型號與規格數 量
        1電器元件單相電度表DD862-22
        單相閘刀開關HK82
        拉線開關4A/250V2
        平燈頭6A/250V4
        園形插座T3-102
        電流互感器LQG-0.52
        墻壁開關座
        		4
        聲控開關118-B302
        低壓斷路器DZ108-20/102
        螺旋式保險盒RL1-15/3A6
        直插式保險盒RT14-20/2A4
        交流接觸器CJX2-09106
        輔助觸頭F4-226
        熱繼電器R16B-20/32
        通電延時時間繼電器ST3PA-B/380V（0-60S）2
        時間繼電器座PF-083A2
        3H鐵殼按鈕
        		4
        行程開關LX9-2224
        行程開關LX9-0014
        倒順開關K03-152
        日光燈管Y210RR25/10W2
        鎮流器13W2
        日光燈座
        		4
        接線端子排JF5-2.5/510
        G形導軌
        		2
        走線槽
        		3米
        螺絲
        		180
        2常用工具壓線鉗
        		1
        數字萬用表
        		1
        螺絲刀
        		2
        尖嘴鉗
        		2
        剝線鉗
        		1
        3電機三相鼠籠異步電動機380V/Y/△180W，單速1
        三相雙速異步電動機額定電壓:三相 AC 380,180W1
        4網孔板774*580MM2
        5說明書
        		1
        6測電筆
        		1
