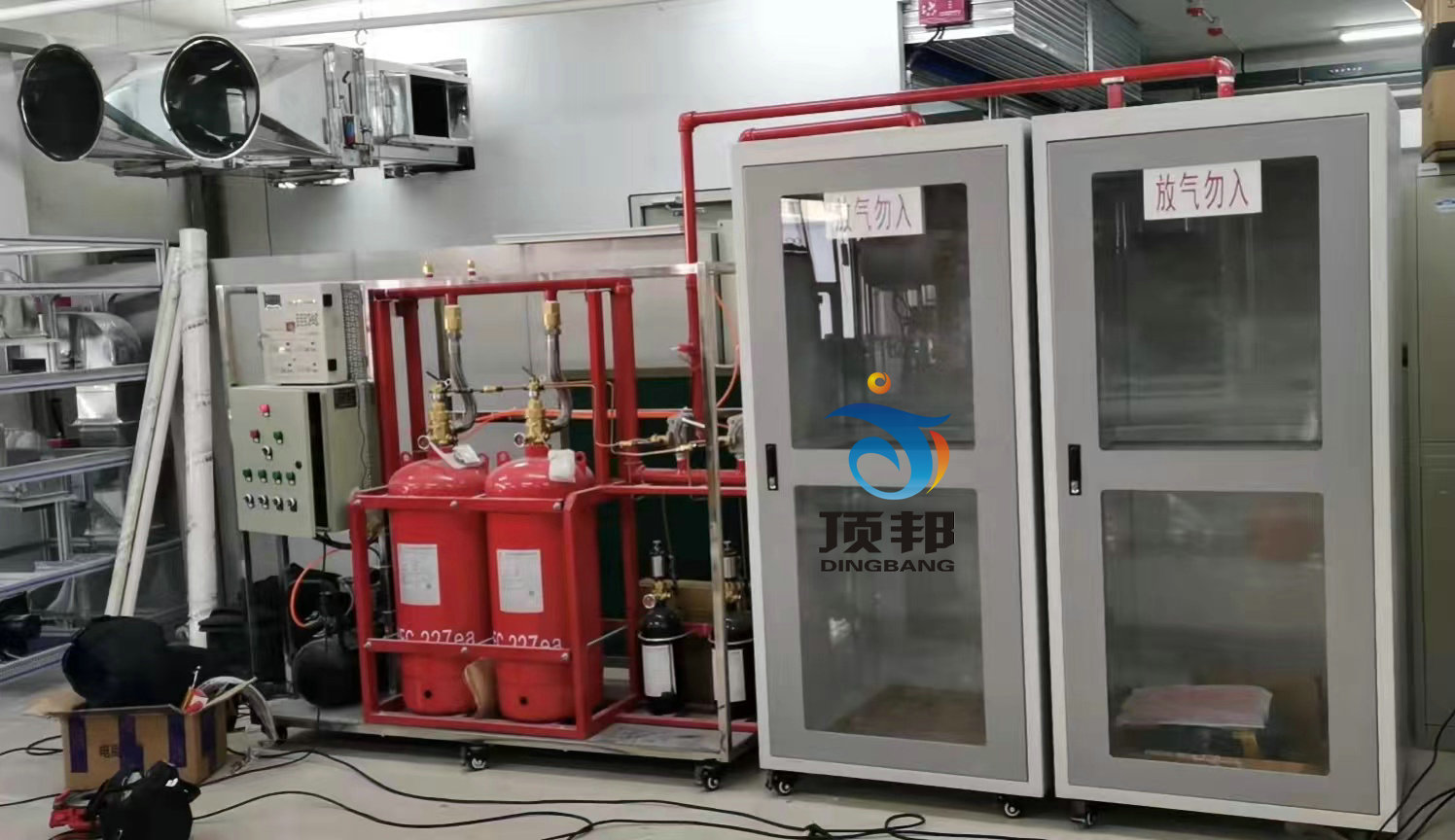

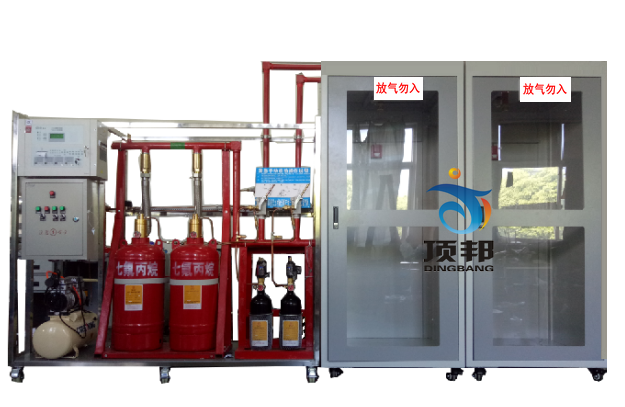

DBLY-92 氣體滅火實訓系統





一、系統組成：
七氟丙烷氣體瓶組、驅動氣體瓶組、瓶組架、氣體管路、驅動氣體管路、氣體噴頭、選擇閥、單向閥、低泄高封閥、信號反饋裝置、氣體滅火控制柜、緊急啟停按鈕、放氣勿入指示、火災探測器、火災聲光警報器、聯網卡、感煙探測器、感溫探測器、手動火災報警按鈕、聲光警報器、噴灑勿入指示燈、緊急啟停按鈕、模擬送風風閥停止機構、模擬泄壓口、模擬啟動按鈕、模擬運行蜂鳴器等）、滅火劑瓶組、驅動氣體瓶組、驅動裝置（電磁閥）、容器閥（瓶頭閥）、選擇閥（分配閥/釋放閥）、滅火劑流通管道單向閥、驅動氣體控制管道單向閥、集流管、信號/壓力反饋裝置、噴頭、低泄高封閥、連接管（高壓不銹鋼/高壓軟管）、安全閥（安全泄壓裝置）。
二．標準參數：
1.氣體滅火系統、火災自動報警設備，各類組件均為消防3C認證產品、均具備檢驗合格報告。
2.七氟丙烷氣體滅火瓶組及組件依據實操教室現場、面積、布局，根據各類消防標準、規范設計、定制、安裝。
3.采用氣體滅火系統與實操培訓與考試定制展柜綜合設計，既保證了氣體滅火系統實物的操作、識別，又確保了氣體滅火系統原理性展示。
4.可重復演示操作，便于讓每名學員動手啟動氣體滅火系統，通過可重復操作演示，既能加強理論原理學習，又能保障學員的實操能力。
5.可重復操作的直觀與便捷，方便于各位學員的重復考試操作。
6.與火災報警控制器、現場點型感煙火災探測器、點型感溫火災探測器、手動火災報警按鈕、火災聲光警報器等相聯動，當達到預設邏輯公式時，氣體滅火系統自動啟動，同時啟動防護區內、外聲光警報器、噴灑指示等。
三．具體參數數值：
1.七氟丙烷氣體瓶組：
容量：≥70L
工作壓力：4.2MPa
2.驅動氣體瓶組：
容量：≥6L
工作壓力：4.0MPa
3.瓶組架：
4.氣體管路：
5.驅動氣體管路：
6.氣體噴頭：
7.選擇閥：
8.單向閥：
9.低泄高封閥：
10.信號反饋裝置：
工作電壓：24V
11.氣體滅火控制柜：
控制方式：自動/手動
12.緊急啟停按鈕：
工作電壓：24V
13.放氣勿入指示：
顯示方式：燈光顯示
14.點型感煙火災探測器：
探測范圍：50 - 100m?
15.點型感溫火災探測器：
探測溫度：55 - 70℃
16.火災聲光警報器：
聲壓級：75 - 115dB
閃光頻率：1.0 - 1.8Hz
17.聯網卡（可選）：
通訊方式：RS485
18.手動火災報警按鈕：
動作方式：按下報警
工作電壓：24V
19.聲光警報器：
聲壓級：75 - 115dB
閃光頻率：1.0 - 1.8Hz
20.噴灑勿入指示燈：
工作電壓：24V
21.緊急啟停按鈕：
工作電壓：24V
22.模擬送風風閥停止機構：
控制方式：電動
23.模擬泄壓口：
24.模擬啟動按鈕：
工作電壓：24V
25.模擬運行蜂鳴器：
聲音分貝：≥70dB
26.驅動裝置（電磁閥）：
工作電壓：24V
開啟時間：≤5s
27.容器閥（瓶頭閥）：
28.選擇閥（分配閥/釋放閥）：
29.滅火劑流通管道單向閥：
30.驅動氣體控制管道單向閥：
31.集流管：
32.信號/壓力反饋裝置：
工作電壓：24V
33.噴頭：
流量系數：K=80
34.低泄高封閥：
公稱通徑：≥DN25
35.連接管（高壓不銹鋼/高壓軟管）：
36.安全閥（安全泄壓裝置）：
