        自動控制計算機控制原理實驗箱是自控/計控二合一的教學實驗系統。它采用模塊式結構，可構造出各種型式和階次的模擬環節和控制系統。還可進行以微機為控制平臺的計算機控制技術實驗教學，做到一機多用。

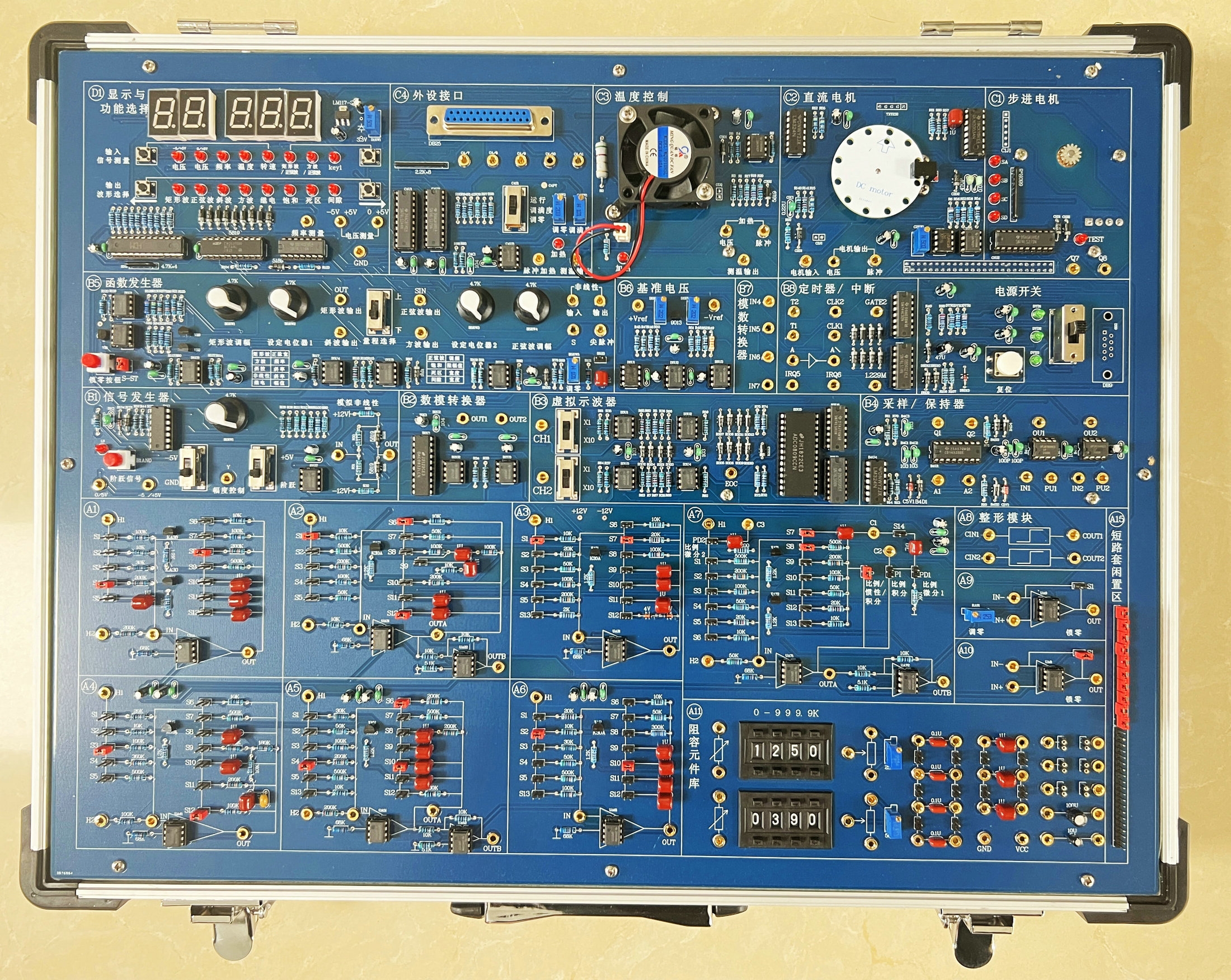

        自動控制計算機控制原理實驗箱
        自動控制計算機控制原理實驗箱


        一、系統組成
        1、電源：輸入單相三線～220V±10%  50Hz。輸出直流5V/2A、±12V/0.5A 電源，均有接反和短路保護功能。
        2、核心系統：采用8088微處理器，方便計算機控制技術軟件編程；RS232總線接口與上位機通訊（可以USB接口通信），含有上位機總清復位和人工總清復位電路， 含有自動鎖零和人工鎖零功能。
        3、函數發生器：實驗機自帶信號測量和信號顯示模塊
        可測量信號電壓（-5V～+5V）、頻率、溫度、轉速等參數。
        4、階躍信號發生器：由手控階躍發生（0/+5v、-5v/+5v），幅度控制（電位器），非線性輸出組。
        5、函數信號發生器：能輸出正弦波、斜波、方波、矩型波、繼電特性、飽和特性、死區特性和間隙特性，有開關切換，同時有數碼管顯示波形相關信息。正弦波信號頻率范圍0.1HZ~2HZ和0.8HZ~50HZ兩檔,分辨率是0.1HZ和1HZ,其他波形頻率范圍是0.1HZ~250HZ,分辨率是0.1HZ。波形信號的幅值范圍-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
        6、運算模擬單元：提供8個OP07基本運放模擬單元（實驗用），每單元的輸入回路有6組0.5%精度電阻、或 5%精度電容，反饋回路有7組0.5%精度電阻、或5%精度電容，和1個運算放大器組成。另有擴展運放模擬單元，其一可調零放大器，構成比例環節、慣性環節、積分環節、比例微分環節，PID環節和典型的二階、三階系統等；其二校正網絡庫，可構成各種校正環節；其三是2組整形模塊。
        7、提供阻容元件庫：250K、500K電位器，2組0-999.9K直讀式可變電阻，多組電容。
        8、1組D/A輸出:電壓0～5V 或–5V～+5V。
        9、4路A/D輸入:其中有2個通道為0～+5v電壓輸入，2個通道為-5v～+5v電壓輸入。
        10、2組采樣保持器及單穩單元電路。
        11、提供精密基準電壓+Vref和-Vref。
        12、定時和中斷單元：2組定時計數器和2路中斷源。
        9、提供虛擬示波器：
        1）2個通道模擬信號輸入：可測量相平面顯示，頻域?qū)?shù)幅頻、相頻曲線，幅相曲線等。
        2）示波器的時域顯示方式：示波器的相平面顯示（X-Y）方式；示波器的頻率特性顯示方式有對數幅頻特性顯示、對數相頻特性顯示（伯德圖），幅相特性顯示方式（奈奎斯特圖），時域分析（弧度）顯示方式。
        3）示波器的計算機控制顯示方式。
        10、外圍控制對象
        1）步進電機（35BY48）轉速、轉角控制 。
        2）直流電機（BY25）脈沖測速輸出及電壓測速輸出。
        3）溫度模塊可調脈沖寬度輸入控制及電壓輸入控制加熱，熱敏電阻測溫（0℃～76.5℃）。
        11、支持二次開發：除模擬運算單元、函數發生器外，本實驗機的8253定時器、8259中斷控制器、模數轉換器，數模轉換器地址也開放給用戶。
        12、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
        二、實驗項目
        自動控制實驗
        1、線性系統的時域分析：
        1.1典型環節的模擬研究 ；
        1.2二階系統瞬態響應和穩定性;
        1.3三階系統的瞬態響應和穩定性。
        2、線性控制系統的頻域分析（伯德圖、奈氏圖）：
        2.1慣性環節的頻率特性曲線；
        2.2二階閉環系統的頻率特性曲線；
        2.3二階開環系統的頻率特性曲線 ；
        2.4  頻率特性的時域分析。
        3、非線性系統的相平面分析：
        3.1典型非線性環節；
        3.2二階非線性控制系統：
        3.3三階非線性控制系統。
        4、線性系統的校正與狀態反饋:
        4.1線性系統的校正；
        4.11 頻域法串聯超前校正；
        4.22 時域法串聯比例微分校正；
        4.23 時域法比例反饋校正 ；
        4.24 時域法微分反饋校正；
        4.2線性系統的狀態反饋及極點配置 。
        5、采樣控制系統分析
        6、模擬直流電機閉環調速實驗
        7、模擬溫度閉環控制實驗
        計算機控制技術實驗
        1、數/模轉換實驗
        2、模/數轉換實驗
        3、采樣與保持：
        1）采樣實驗；
        2）采樣/保持器實驗；
        3）采樣/保持控制系統分析舉例。
        4、平滑與數字濾波實驗 ：
        1）微分與平滑 ；
        2）數字濾波 。
        5、數字PID控制實驗：
        1）標準PID控制算法，
        2）積分分離PID控制算法：
        3）非線性PID控制算法；
        4）積分分離--砰砰復式PID控制算法
        6、最少拍控制系統 ：
        1）最少拍有紋波系統；
        2）最少拍無紋波設計；
        3）最少拍控制系統設計舉例。
        7、大林算法：
        1）有明顯振鈴現象的大林算法及振鈴消除 ；
        2）有微弱振鈴現象的大林算法及振鈴消除；
        3）無振鈴現象的大林算法。
        8、多變量解耦控制：
        1）多變量解耦控制設計；
        2）多變量解耦控制設計。
        9、微機控制的二次開發
        控制系統實驗
        1、直流電機閉環調速實驗
        2、溫度閉環控制實驗
        3、步進電機調速實驗
        4、模擬/數字混合溫度閉環控制實驗
        四、實驗箱配置
        序號名稱說明數量
        1自動控制計算機控制原理實驗箱含機箱、工作電源、常用信號源、實驗電路區等1臺
        2交流電源線1.5m1根
        32號實驗導線40cm25根
        4串口通信線（2、3直通）1.5m1根
        5實驗指導書
        		2本
        附：使用本實驗箱需配套儀器儀表：電腦、萬用表和示波器（可以選配，實驗箱上自帶示波器）。








        友情提示：


        1、貨品驗收：閣下收貨時請檢查自動控制計算機控制原理實驗箱的貨品外觀，核實自動控制計算機控制原理實驗箱的數量及配件，拒收處于受損狀態的自動控制計算機控制原理實驗箱；


        2、質保：頂邦將為閣下提供自動控制計算機控制原理實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對自動控制計算機控制原理實驗箱的免費維修，超出條件承諾時提供對自動控制計算機控制原理實驗箱的有償維修；


        3、退換貨：閣下單方面原因?qū)е碌淖詣涌刂朴嬎銠C控制原理實驗箱選型錯誤或自動控制計算機控制原理實驗箱購買數量錯誤，造成自動控制計算機控制原理實驗箱的退換貨要求，將不被接受；


        4、貨期：自動控制計算機控制原理實驗箱的發貨期為參考值，如您需要了解自動控制計算機控制原理實驗箱的精確貨期，請與頂邦的銷售人員聯系；


        5、如閣下對自動控制計算機控制原理實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關自動控制計算機控制原理實驗箱的咨詢。





        •
