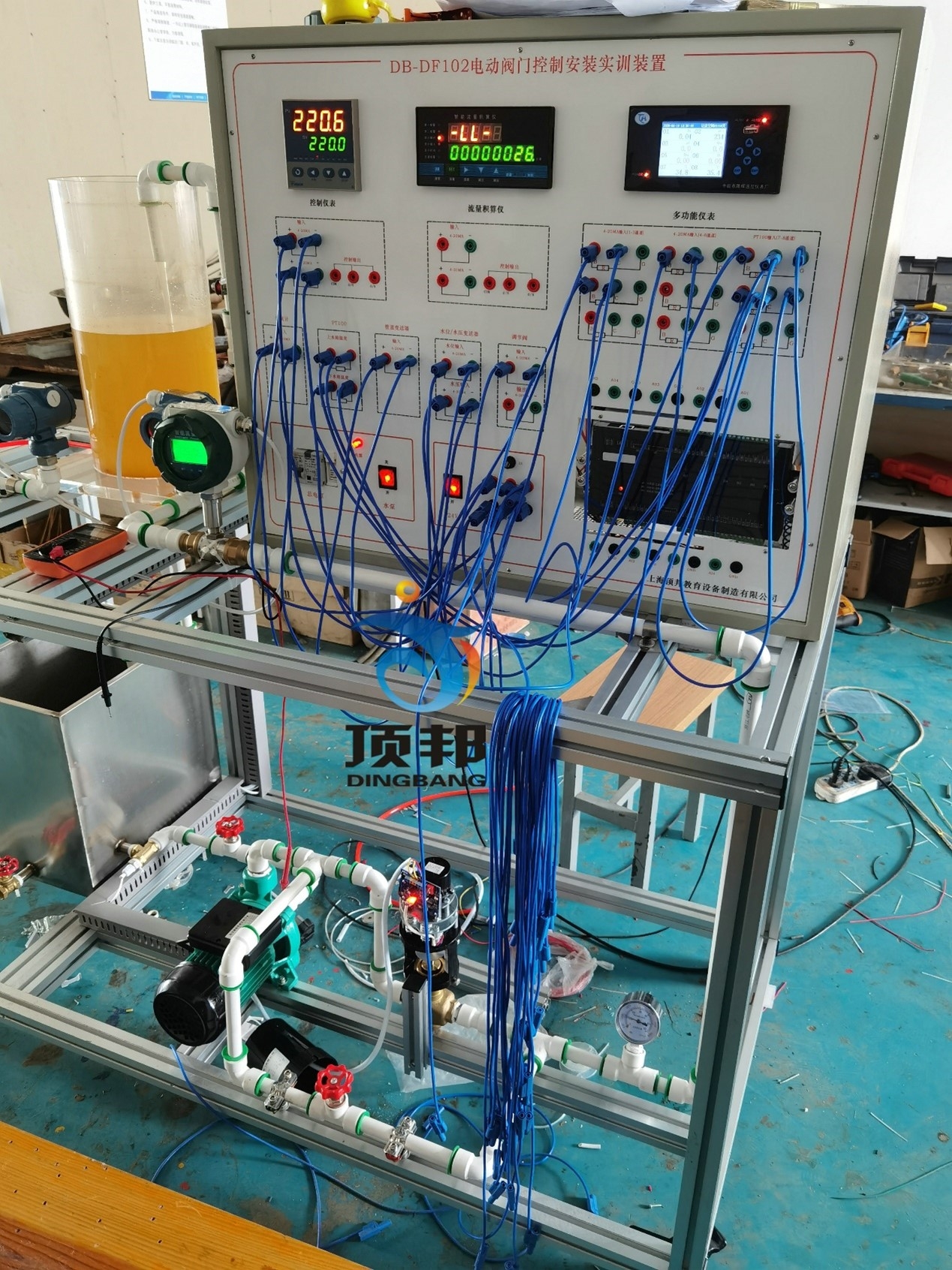

DB-DF102 電動閥門控制安裝實訓裝置



一、設備構成：
1、位式調節
電動閥門控制安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。
 電動閥門控制安裝實訓裝置上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。
2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入PID控制儀，與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置，其中P、I、D參數可以手動設置，也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
實驗操作步驟：
把下水箱的水充滿；
接通電源；
啟動水泵，檢查系統不得漏水；
設置給定參數，本設備要小于一米,一般設置0.6米左右（600mm左右）；
調節模擬輸出排水量；
調節供水壓力；
等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；
二、技術參數
儲存罐：30L
離心泵功耗：250W、大流量：150L/min、速度：2800min-
壓力傳感器：0...100mbar
控制閥DN20：4,0m?/4-20MA
尺寸和重量
長寬高：1500x700x1750mm
重量：約124Kg

三、功能
實用性強
電動閥門控制安裝實訓裝置控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元
DDC7501 主機參數：
1).電壓+24V
2).AI模擬量輸入輸出點：12個
3).AO模擬量輸出輸出點：5個
4).DI數字量輸入點：8個
5).DO數字量輸入點：8個
四、配置表
