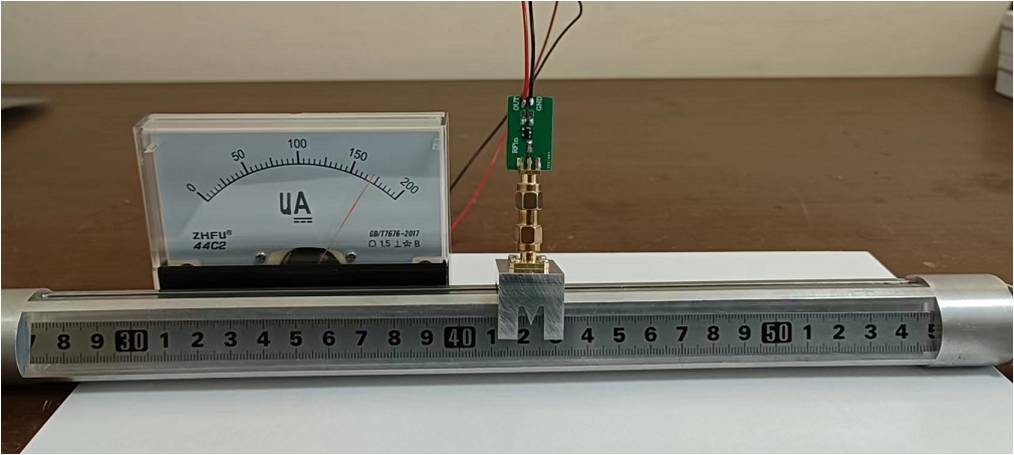

用微安表測量同軸線波長

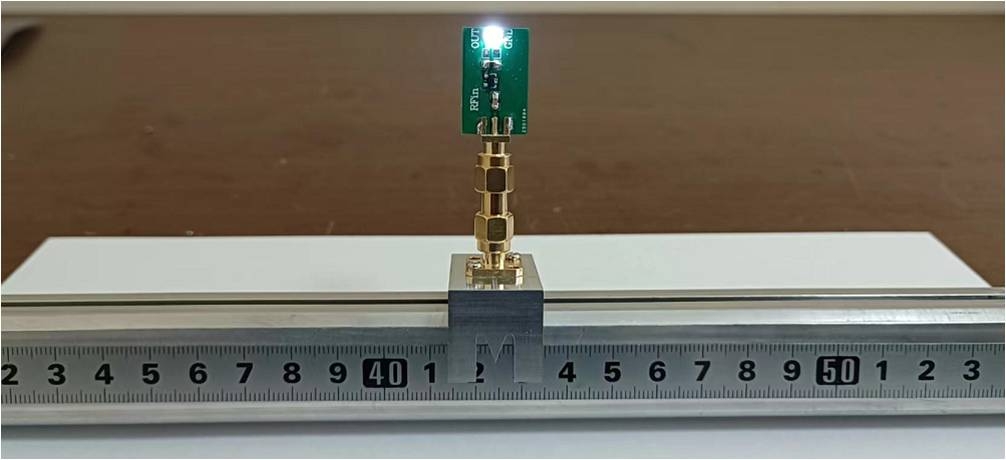

用LED測量同軸線波長

一、概述
微波射頻，作為電磁波譜中的一段特定頻率范圍，擁有眾多獨特的應用和特性。它在無線通信、雷達探測、衛星通信、電子戰等領域扮演著舉足輕重的角色。本文將詳細探討微波射頻的基本原理、應用領域以及未來發展趨勢，旨在為讀者提供全面而深入的了解。

微波射頻是指頻率在300MHz至300GHz之間的電磁波。這一頻段的電磁波具有較短的波長和較高的頻率，因此具有一些獨特的性質。微波射頻的傳播特性受到大氣吸收、散射以及地面反射等多種因素的影響。在傳播過程中，微波射頻信號可能會受到衰減、干擾和失真等問題的影響，因此需要采取一系列技術手段來確保信號的穩定傳輸。

二、系統特點
（1）工作頻率為2.0~2.5GHZ
2.4GHZ是國家規定的業余無線電頻段，不會對公網與專網產生電磁污染；2.4GHZ能充分體現微波信號特點；2.4GHZ配套儀表價格低，利于實驗室建設。
（2）微波與天線綜合實驗系的微波發射實驗系統及微波接收實驗系統分別設計制作在兩個獨立的實驗箱中，便于拉開距離，進行微波信號傳輸實驗及微波天線性能實驗。
（3）為避免實驗室中多臺設備同時工作時的相互干擾，頻率設置2000～2500MHz；頻率步進0.1 MHz,該系統具有任意個獨立信道，鍵盤設定頻率LED顯示，操作設定直觀方便。
（4）微波模塊間連接采用軟電纜連接方式，既提高連接的靠性，同時也不失模塊間連接的靈活性。有利于熟悉微波系統中信號的流程，同時也便于對單個模塊輸入、輸出信號進行測試。
（5）實驗箱中各微波模塊采用透明防靜電蓋板，便于學生觀看微波模塊內部結構，增強對微波模塊的感性認識。
（6）自帶140MHZ中頻信號源，微波掃頻信號源，僅需配置微波頻譜儀，就能完成全部實驗。
（7）配有彩色電視攝像頭和監視器，可實現現場視頻圖像和音頻微波傳輸。
三、實驗項目
實驗 1 微波常用儀器與接口器件的使用
實驗 2 矢量網絡分析儀、頻譜分析儀應用實驗
實驗 3 微波上變頻器的測試實驗
實驗 4 微波下變頻器的測試實驗
實驗 5 微波鎖相振蕩器的測試實驗
實驗 6 微波壓控振蕩器實驗
實驗 7微波開關實驗
實驗 8微波檢波器及LED輸出功率顯示實驗
實驗 9 微波數字可變衰減器實驗
實驗 10 微波功率放大器實驗
實驗 11 微波低噪聲放大器實驗
實驗 12 微波射頻發送系統電路組成及介紹
實驗 13 微波射頻接收系統電路組成及介紹
實驗 14 微波射頻接頭及轉接器實驗
實驗 15 圖像中頻調制器、解調器實驗
實驗 16 微波電視信號發送系統和接收系統實驗
實驗 17 微波傳輸線參數的測量與計算
實驗 18 終端開路短路微帶線反射系數及駐波比測量
實驗 19 終端匹配時微帶線及反射系數及駐波比測量
實驗 20 終端接任意負載時微帶線反射系數及駐波比測量
實驗 21 終端接各種負載時同軸線沿線電壓分布測量
四、技術參數

五、實驗成套配置

六、實驗所需儀器（自配）
