- DB-MX05 減速器模型減速器是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件，常用作原動件與工作機之間的減速傳動裝置。在原動機和工作機或執行機構之間起匹配轉速和傳遞轉矩的作用，是一種相對精密的機械。
減速器的種類繁多，按照傳動類型可分為齒輪減速器、蝸桿減速器和行星齒輪減速器；按照傳動級數不同可分為單級和多級減速器；按照齒輪形狀可分為圓柱齒輪減速器、圓錐齒輪減速器和圓錐－圓柱齒輪減速器；按照傳動的布置形式又可分為展開式減速器、分流式減速器和同軸式減速器。
通過制減速器模型，我們可以更好地了解減速器的工作原理和結構特點，提高動手能力和實踐經驗，同時也能夠?yàn)榻虒W(xué)和研究提供幫助。希望更多的人能夠參與到減速器模型的制作和研究中來，為推動機械傳動技術的發展做出貢獻。

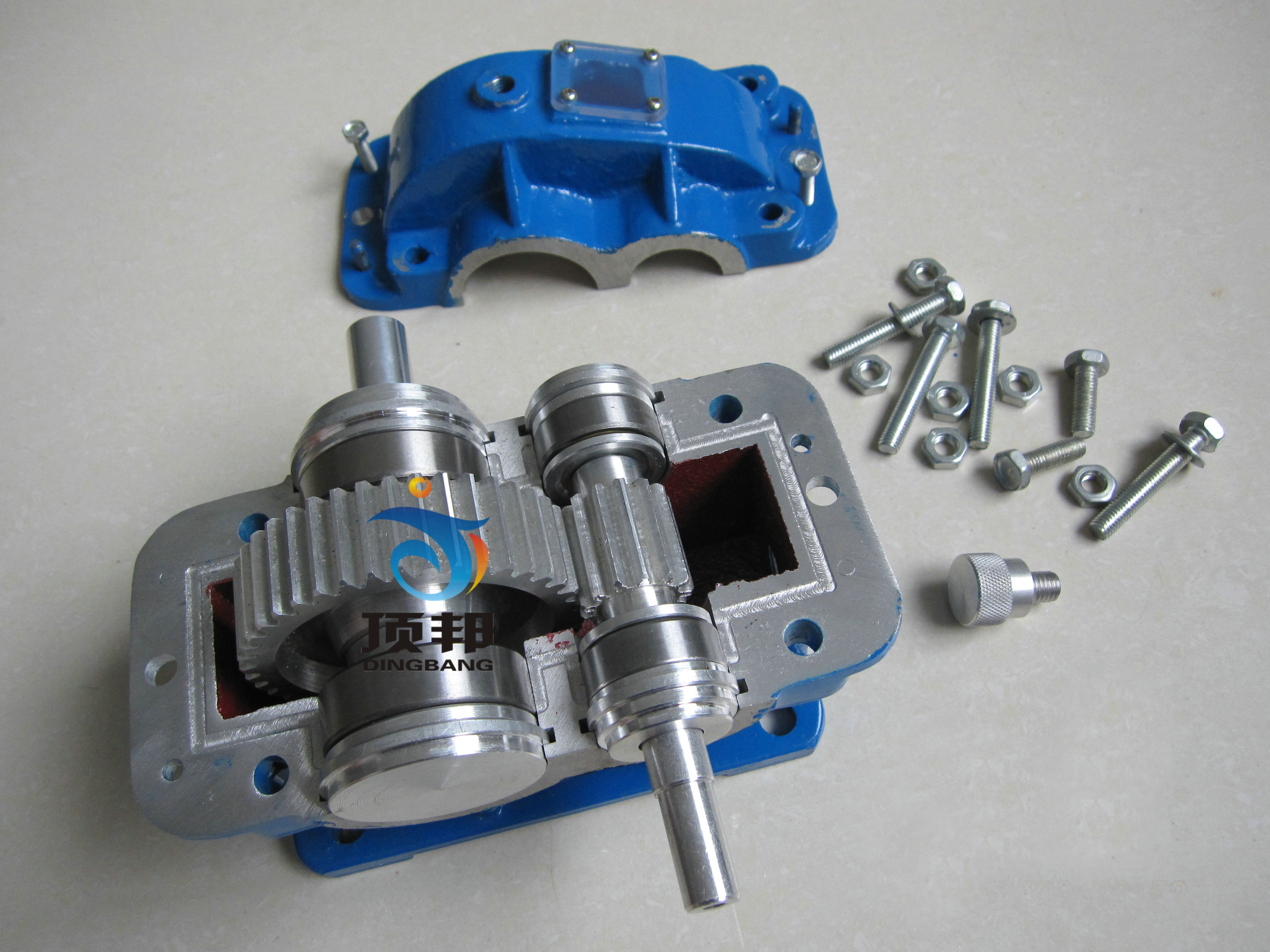

實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室作為制圖課程的實訓基地，制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。

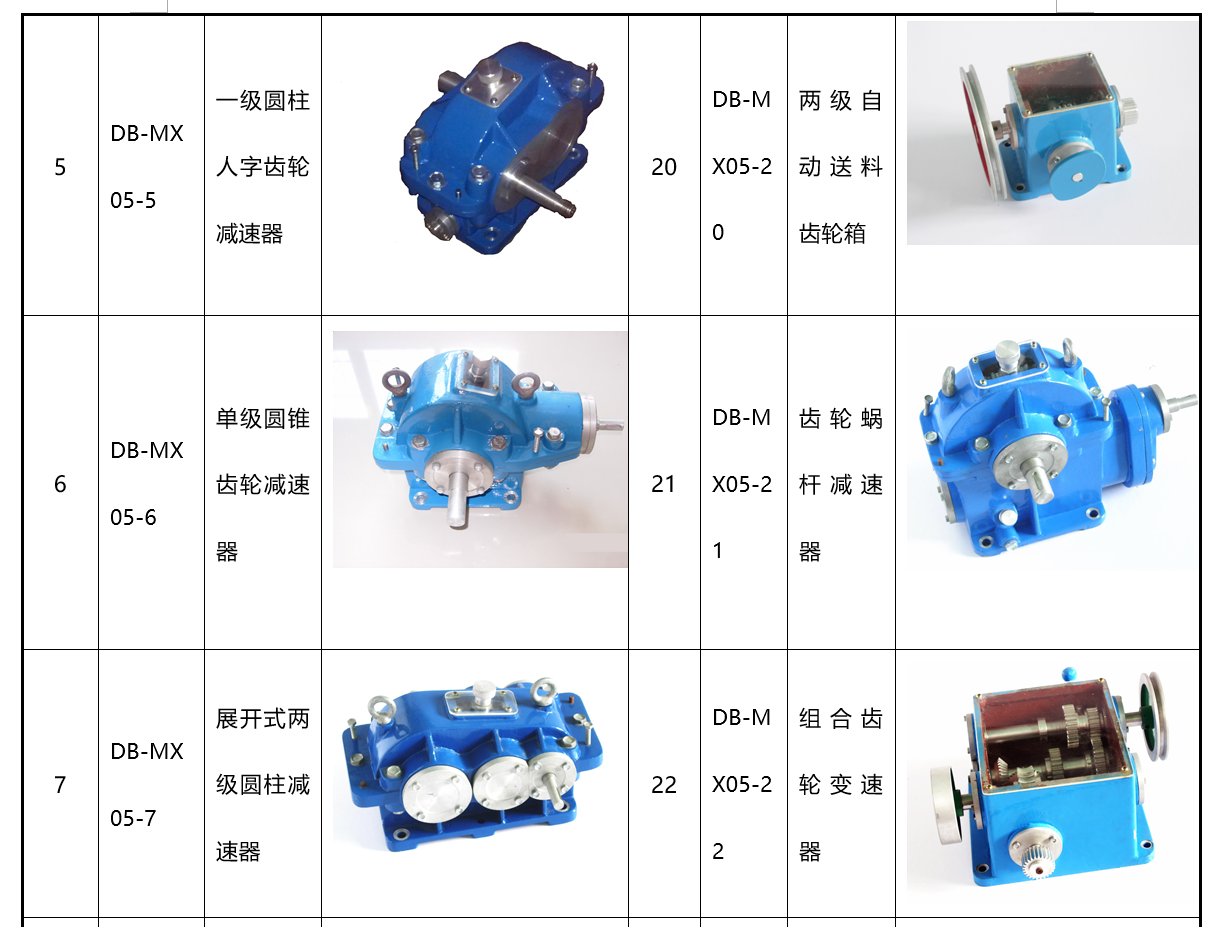

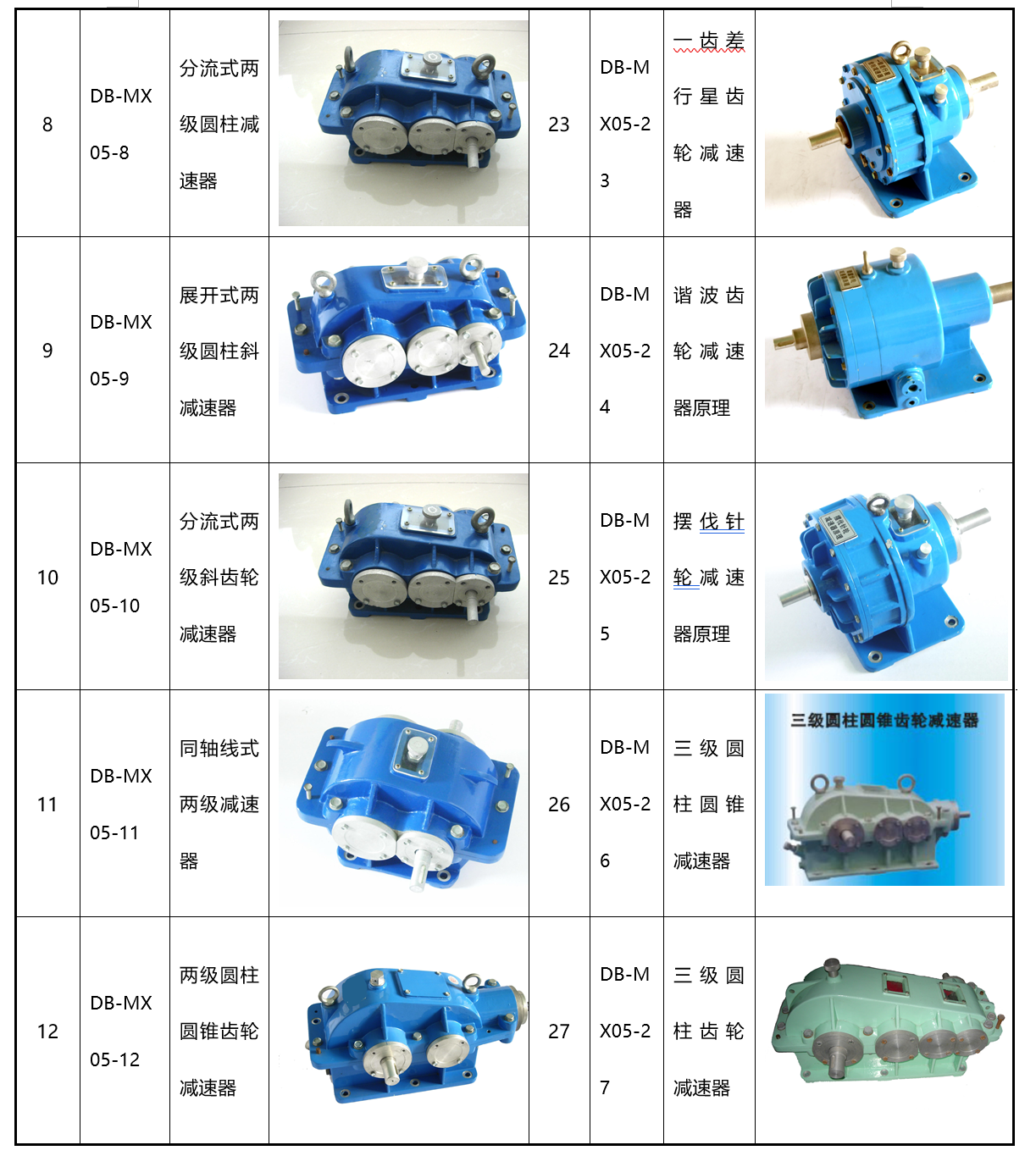

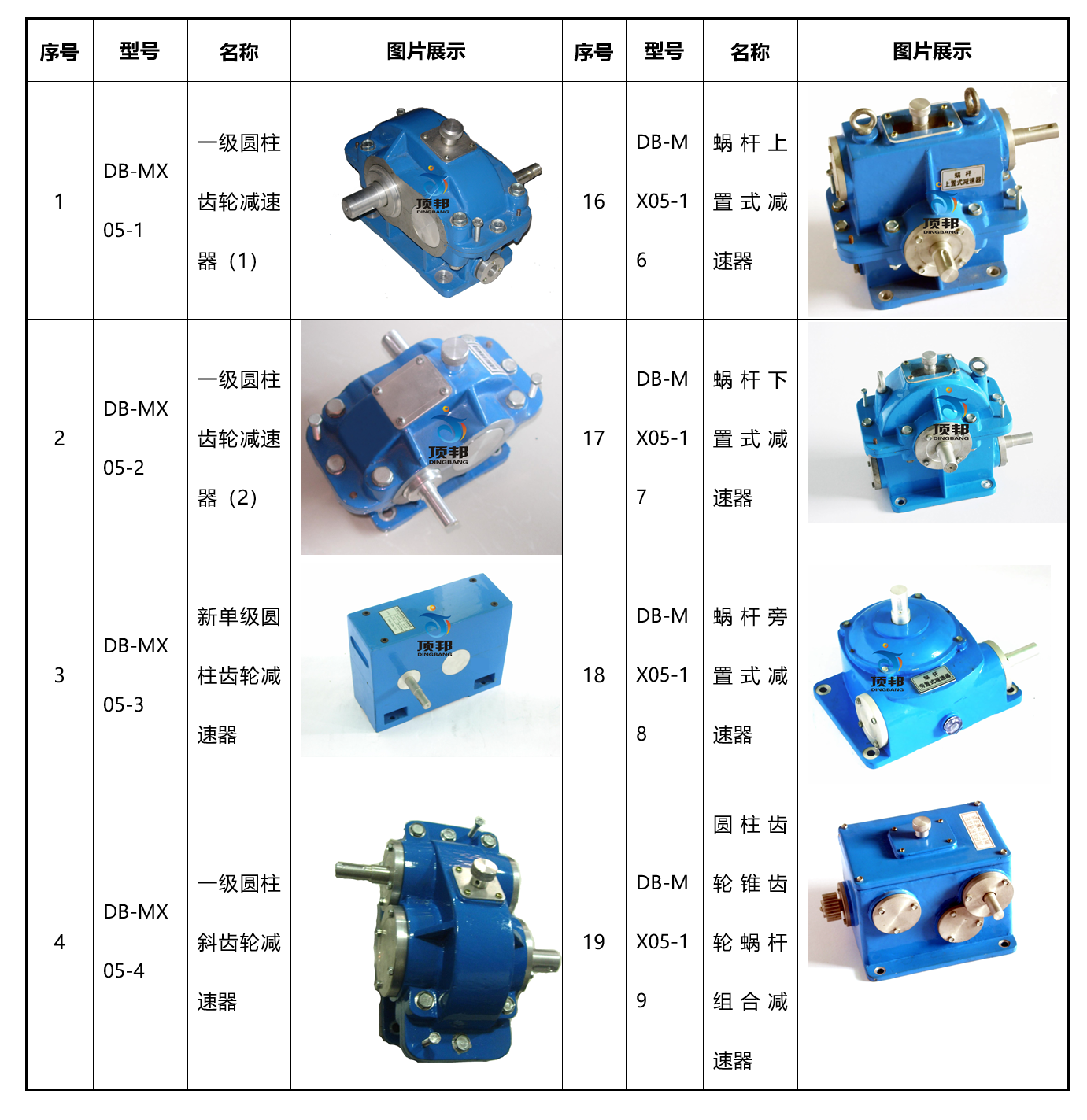

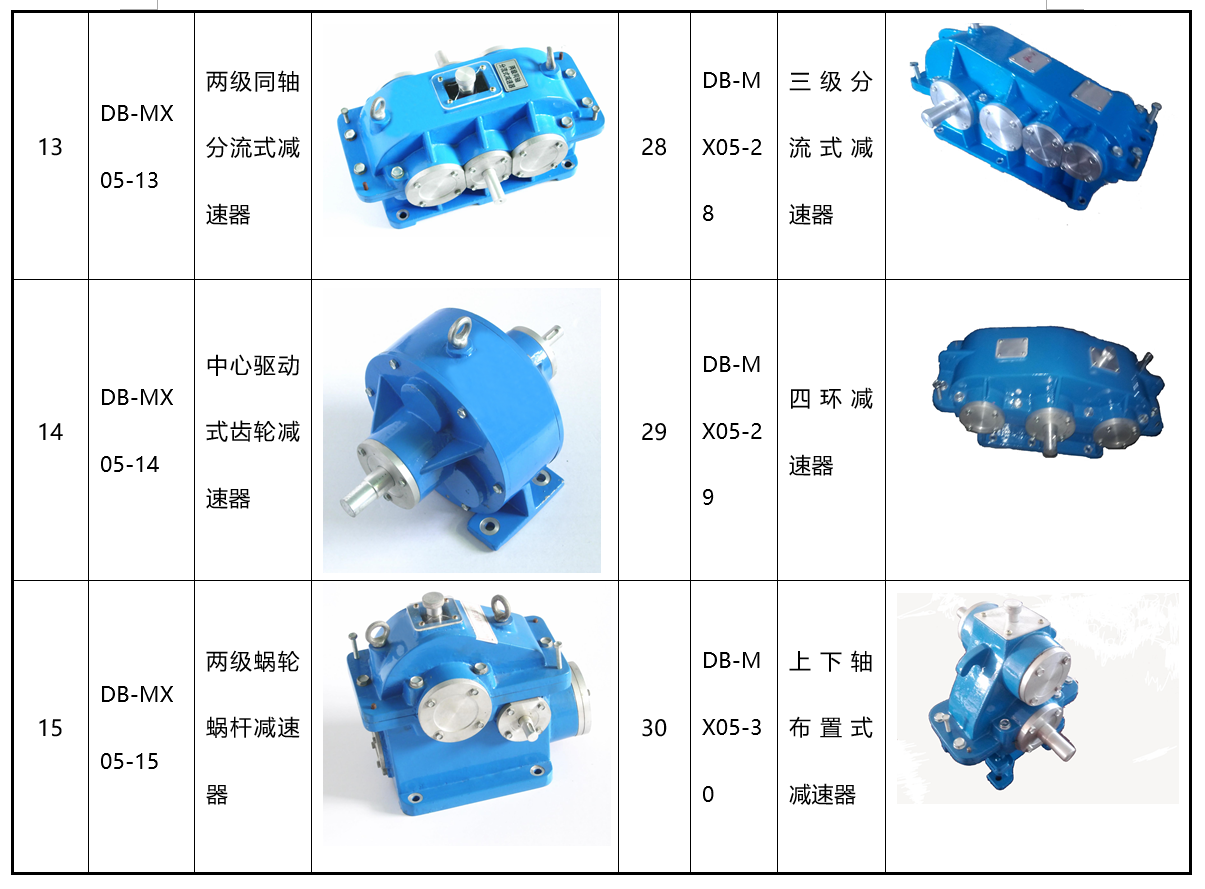

序號 型號 名 稱 參考尺寸 數量 備 注 1 DB-MX05-1 一級圓柱齒輪減速器（1） 230×200×170 1 均可測繪鋁制 2 DB-MX05-2 一級圓柱齒輪減速器（2） 200×190×160 1 均可測繪鋁制 3 DB-MX05-3 新單級圓柱齒輪減速器 230×220×105 1 均可測繪鋁制 4 DB-MX05-4 一級圓柱斜齒輪減速器 200×230×170 1 均可測繪鋁制 5 DB-MX05-5 一級圓柱人字齒輪減速器 200×230×170 1 均可測繪鋁制 6 DB-MX05-6 單級圓錐齒輪減速器 230×180×250 1 均可測繪鋁制 7 DB-MX05-7 展開式兩級圓柱減速器 285×250×180 1 均可測繪鋁制 8 DB-MX05-8 分流式兩級圓柱減速器 300×260×185 1 均可測繪鋁制 9 DB-MX05-9 展開式兩級圓柱斜減速器 285×250×180 1 均可測繪鋁制 10 DB-MX05-10 分流式兩級斜齒輪減速器 300×260×185 1 均可測繪鋁制 11 DB-MX05-11 同軸線式兩級減速器 280×260×188 1 均可測繪鋁制 12 DB-MX05-12 兩級圓柱圓錐齒輪減速器 300×230×180 1 均可測繪鋁制 13 DB-MX05-13 兩級同軸分流式減速器 350×180×260 1 均可測繪鋁制 14 DB-MX05-14 中心驅動式齒輪減速器 210×300×260 1 均可測繪鋁制 15 DB-MX05-15 兩級蝸輪蝸桿減速器 300×280×300 1 均可測繪鋁制 16 DB-MX05-16 蝸桿上置式減速器 280×210×250 1 均可測繪鋁制 17 DB-MX05-17 蝸桿下置式減速器 280×210×250 1 均可測繪鋁制 18 DB-MX05-18 蝸桿旁置式減速器 280×240×200 1 均可測繪鋁制 19 DB-MX05-19 圓柱齒輪錐齒輪蝸桿組合減速器 250×250×190 1 均可測繪鋁制 20 DB-MX05-20 兩級自動送料齒輪箱 180×160×200 1 均可測繪鋁制 21 DB-MX05-21 齒輪蝸桿減速器 320×180×275 1 均可測繪鋁制 22 DB-MX05-22 組合齒輪變速器 320×310×185 1 均可測繪鋁制 23 DB-MX05-23 一齒差行星齒輪減速器 250×160×280 1 均可測繪鋁制 24 DB-MX05-24 諧波齒輪減速器原理 250×160×250 1 均可測繪鋁制 25 DB-MX05-25 擺線針輪減速器原理 250×160×250 1 均可測繪鋁制 26 DB-MX05-26 三級圓柱圓錐減速器 500×260×280 1 均可測繪鋁制 27 DB-MX05-27 三級圓柱齒輪減速器 500×260×280 1 均可測繪鋁制 28 DB-MX05-28 三級分流式減速器 500×300×280 1 均可測繪鋁制 29 DB-MX05-29 四環減速器 550×330×240 1 均可測繪鋁制 30 DB-MX05-30 上下軸布置式減速器 250×230×300 1 均可測繪鋁制
友情提示：
1、貨品驗收：閣下收貨時請檢查減速器模型的貨品外觀，核實減速器模型的數量及配件，拒收處于受損狀態的減速器模型；
2、質保：頂邦將為閣下提供減速器模型產品說明書內的質保條件和質保期，在質保范圍內提供對減速器模型的免費維修，超出條件承諾時提供對減速器模型的有償維修；
3、退換貨：閣下單方面原因?qū)е碌臏p速器模型選型錯誤或減速器模型購買數量錯誤，造成減速器模型的退換貨要求，將不被接受；
4、貨期：減速器模型的發貨期為參考值，如您需要了解減速器模型的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對減速器模型有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關減速器模型的咨詢。
