主要用途：觀察流體靜特性，學習一種測量流體密度的方法、演示、驗證有關水靜力學的基本方程式。
主要配置：實驗功能：
本實驗臺可觀察：
1、量測靜水中任一點的壓強；
2、測定另一種液體的比重；
3、要求掌握U形管和連通管的測壓原理及運用等壓面概念分析問題的能力。
設備配置：

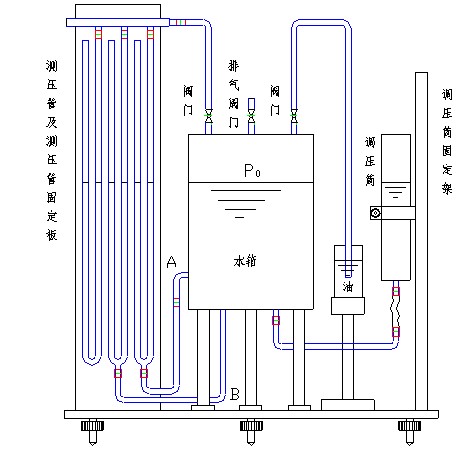

實驗本體主容器、加壓水箱、測壓管、可密閉有機玻璃水箱、壓力調節器、排氣閥、放水閥、多種測壓管組、實驗本體支架、量杯（250mL）等。
設計參數：
外形尺寸：600×200×800mm 材質：有機玻璃

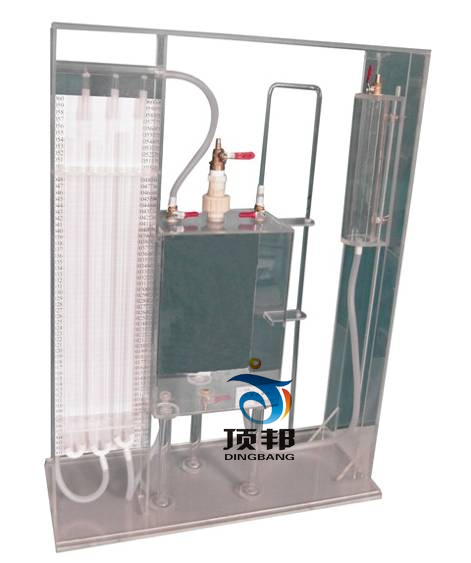

DB-589 水靜壓強儀指導書

水靜壓強特性實驗
一、演示目的
1．加深理解靜力學基本方程式及等壓面的概念。
2．理解封閉容器內靜止液體表面壓力及其液體內部某空間點的壓力。
3．觀察壓力傳遞現象。
二、演示原理
對密封容器的液體表面加壓時，設其壓力為P0，即P0>Pa。從U形管可以看到有壓差產生，U形管與密封容器上部連通的一面，液面下降，而與大氣相通的一面，液面上升。由此可知液面下降的表面壓力即是密閉容器內液體表面壓力P0，即P0= Pa+ρgh，h是U形管液面上升的高度。當密閉容器內壓力P0下降時，U形管內的液面呈現相反的現象，即P0＜Pa，這時密閉容器內液面壓力 P0= Pa-ρgh。H為液面下降高度。


三、演示步驟
如果對密閉容器的液體表面加壓時，其容器內部的壓力向各個方向傳遞，在右側的測壓管中，可以看到由于A，B、兩點在容器內的淹沒深度h不同，在壓力向各點傳遞時，先到A點后到B點。在測壓管中反應出的是A管的液柱先上升而B管的液柱滯后一點也在上升，當停止加壓時，A、B兩點在同一水平面上。
1．關閉排氣閥，用加壓器緩慢加壓，U形管出現壓差 ，在加壓的同時，觀察右側A、B管的液柱上升情況。
2．打開排氣閥，使液面恢復到同一水平面上，關閉排氣閥，打開密閉容器底部的水門，放出一部分水，造成容器內壓力下降。
四、討論
1．為什么P0為表壓，真空值？
2．用該設備是否可以測出其他液體的重度？為什么？
