DBLY-21 樓宇冷凍監控系統實驗實訓裝置

一、裝置組成：
樓宇冷凍監控系統實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、溫度控制器、管道溫度傳感器、電動比例水閥、電動閥等組成。
二、系統實訓功能：

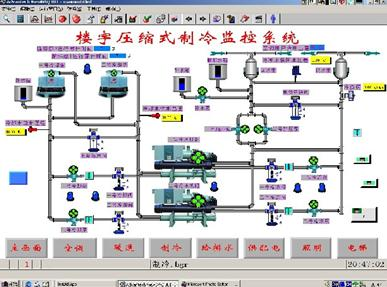

樓宇冷凍監控系統實驗實訓裝置能進行各種冷凍冷卻水機組及監控系統控制操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。



三、 系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
四、實訓項目
1 、壓縮式制冷監控系統的實訓
2 、冷卻水系統的監控的實訓
3 、一級冷凍水系統的監控的實訓
4 、二級冷凍水系統的監控的實訓
5 、水壓、水流和水溫等參數的測量
6 、冷凍水泵的啟停、故障檢測操作
7 、冷卻泵的啟停、故障檢測操作
8 、冷卻泵的啟停、故障檢測操作
9 、 DDC 現場控制器編程檢測操作
10 、線路故障的判斷與處理
11 、設備故障的判斷與處理
