一、 產品概述
單片機實驗開發裝置既是參照國家人力資源與社會保障部頒發的《廣電和通信設備電子裝接工》、《廣電和通信設備調試工》、《液晶顯示器件制造工》、《半導體分立器件和集成電路裝調工》等國家職業標準實訓技能要求開發。也是按世界技能競賽標準及要求設計。
單片機實驗開發裝置不僅適用于各類技工院校、職業院校在國家職業資格目錄中電子通信行業相關工種的技能考核鑒定，也可用于電子技術基礎及設計、單片機原理及應用、嵌入式系統及應用等課程的教學實訓、創新設計及國內外各種電子技術技能競賽和應用電子技術專業人才培養。

二、 產品功能與結構

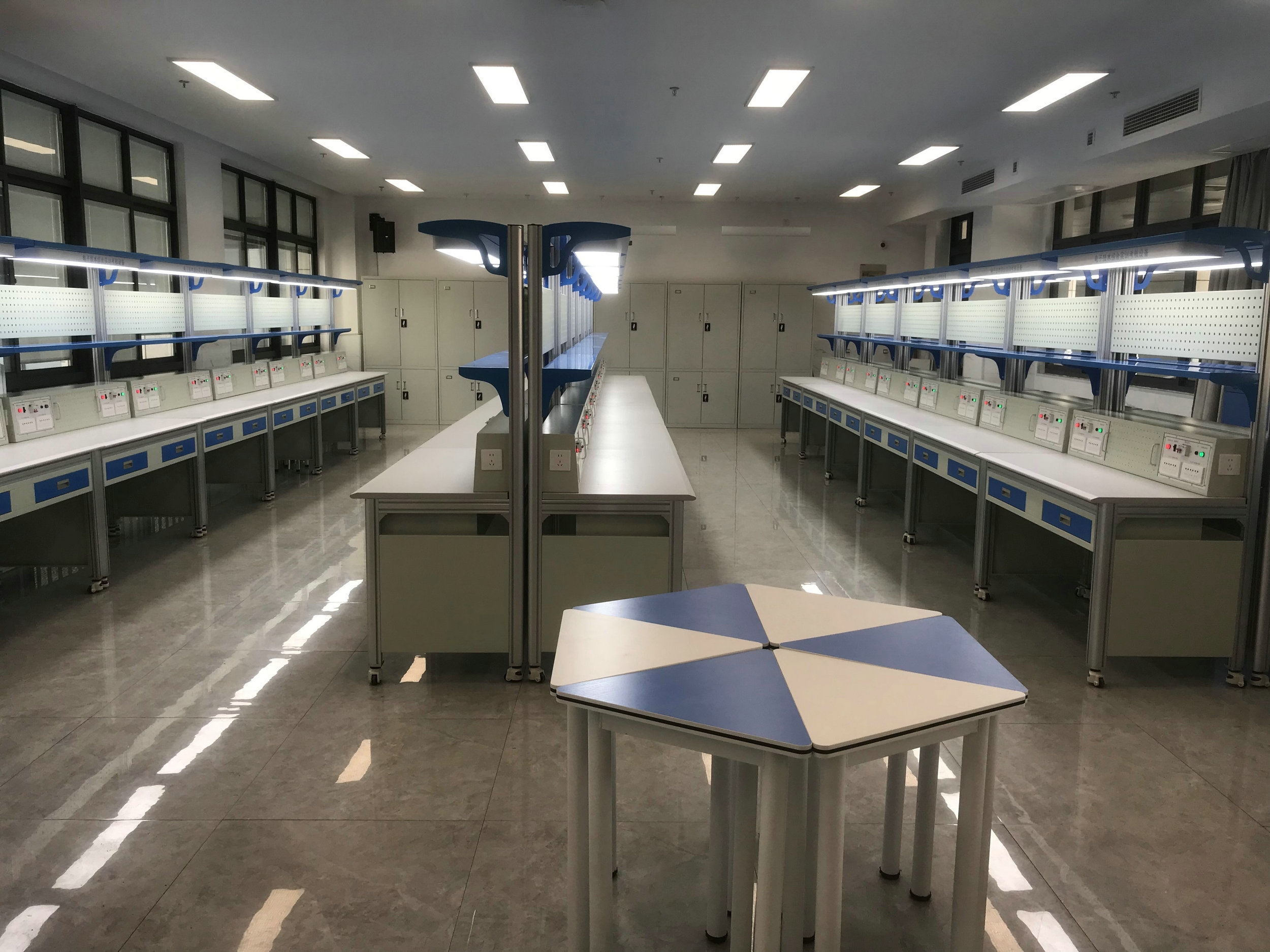

單片機實驗開發裝置主要由工作臺、實訓屏、電路實訓模塊等組成。
1. 工作臺：桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。正面設計有兩個滑軌抽屜，可放置實訓工具、導線等。桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
2. 電源屏：由兩路相互獨立、對稱的實驗電源組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容。設有總電源開關、電源指示燈、電源插座，為實訓任務提供電源，具有漏電保護、過流保護、短路保護、接地保護等。由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。中間區域設計有模塊搭建區。

三、 參數概覽
1. 工作電源：單相三線 AC220V±5% 50HZ
2. 安全保護：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
3. 額定功率：≤1.5kW
4. 外形尺寸： L1600mm×W1500mm×H1800mm（±30mm）
四、 設備配置清單

五、 設備詳細清單

（一）單片機內部功能實驗：
1、單片機內部定時／計數器實驗（脈沖計數）
2、單片機內部定時／計數器實驗、中斷控制綜合實驗（電腦時鐘）
3、51C單片機串行口實驗
4、SMT32單片機串行口實驗
5、單片機I／O口實驗
6、單片機ISP小系統實驗和看門狗實驗
8、串并轉換（74LS164），擴展2位七段LED實驗
9、并串轉換（74LS165）實驗
10、v／F轉換實驗
（二）51單片機、SMT32單片機常用接口與應用實驗
11、8位8路A／D轉換ADC0809實驗
12、8位1路D／A轉換DAC0832實驗
13、定時／計數器8253A實驗
14、串行通信接口控制電路8251／8250實驗
15、I／O口（74LS273／74LS244）擴展實驗
16、并行口擴展實驗8255／8155
17、地址譯碼（3一8譯碼器74LS138）實驗
18 、8X8 LED點陣實驗
19 、128X64 LCD點陣實驗
