• DBSW-49C 宇通重工GJZ112工程機械電路實訓臺

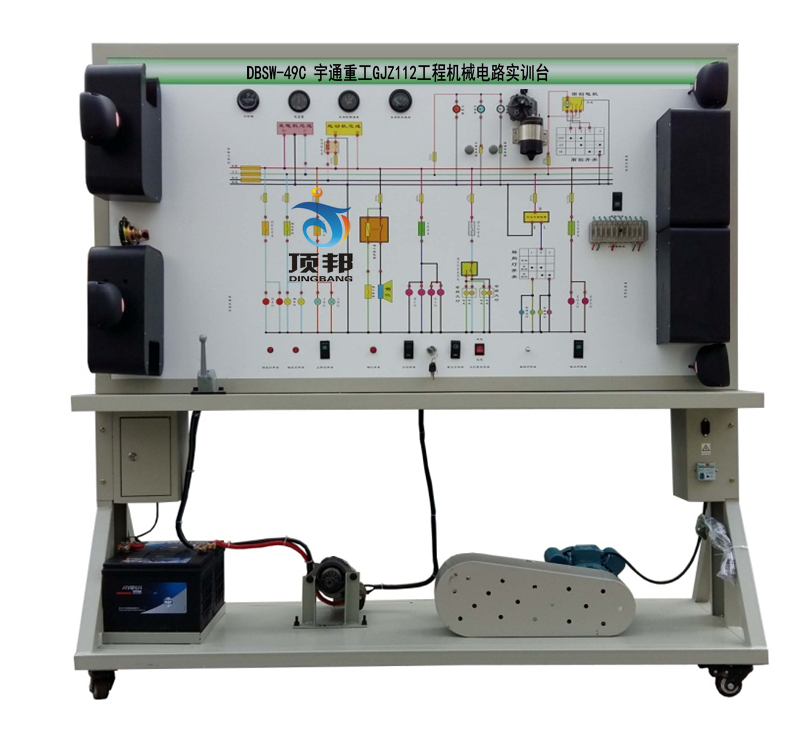

        宇通重工GJZ112工程機械電路實訓臺
        一、產品簡介
        該宇通重工GJZ112工程機械電路實訓臺采用宇通重工GJZ112工程機械整車電器實物為基礎,充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。
        適用于學校對整車電器理論和維修實訓的教學需要。
        二、功能特點
        1.真實可運行的整車電器系統,充分展示整車電器系統的組成結構。
        接通電源,操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
        2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析整車電器各系統的工作原理。
        3.面板上安裝有檢測端子,可直接在面板上檢測整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
        4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
        三、技術規格
        外形尺寸(約):1740×650×1700mm(長×寬×高)
        動力電源:三相四線(或三相五線)380V±10% 50Hz
        工作電壓:直流24V
        工作溫度:-40℃~+50℃
        三相異步電動機
        型 號:YT 100L1-4
        電壓:AC 220V/380V
        功率:2.2KW
        轉速:1420r/min
        顏色:7032
        鋼管:40*40*3mm
        機柜:1.5mm冷板沖壓成形,背面設置維修門;
        移動腳輪:100*60mm
        四、基本配置(每臺)

        序號 名 稱 規格型號 單位 數量
        1 面板 裝有各種檢測端子以及彩色電路圖 1
        2 點火開關   1
        3 組合儀表 原車 1
        4 組合開關 原車 1
        5 左右前大燈總成 原車 1
        6 左右前霧燈 原車 1
        7 左右轉向燈 原車 1
        8 左右轉向邊燈 原車 1
        9 左右組合尾燈 原車 1
        10 牌照燈 原車 1
        11 燈光開關 原車 1
        12 剎車燈開關 原車 1
        13 倒車燈開關 原車 1
        14 危險燈開關 原車 1
        15 線束   1
        16 雨刮總成 原車 1
        17 雨刮控制繼電器 原車 1
        18 噴水電機 原車 1
        19 噴水壺 原車 1
        20 喇叭 原車 2
        21 喇叭繼電器 原車 1
        22 霧燈繼電器 原車 1
        23 起動機總成 原車 1
        24 發電機總成 原車 1
        25 三相異步電動機 YT 100L1-4 1
        26 蓄電池   2
        27 保險絲盒   1
        28 電源總開關 50A 1
        29 移動臺架(帶自鎖腳輪裝置) 1740×650×1700mm(長×寬×高) 1
        30 故障模擬與排除裝置   1
        31 教師手冊   1
        32 合格證與保修卡   1




        友情提示:

        1、貨品驗收:閣下收貨時請檢查宇通重工GJZ112工程機械電路實訓臺的貨品外觀,核實宇通重工GJZ112工程機械電路實訓臺的數量及配件,拒收處于受損狀態的宇通重工GJZ112工程機械電路實訓臺;

        2、質保:頂邦將為閣下提供宇通重工GJZ112工程機械電路實訓臺產品說明書內的質保條件和質保期,在質保范圍內提供對宇通重工GJZ112工程機械電路實訓臺的免費維修,超出條件承諾時提供對宇通重工GJZ112工程機械電路實訓臺的有償維修;

        3、退換貨:閣下單方面原因?qū)е碌挠钔ㄖ毓JZ112工程機械電路實訓臺選型錯誤或宇通重工GJZ112工程機械電路實訓臺購買數量錯誤,造成宇通重工GJZ112工程機械電路實訓臺的退換貨要求,將不被接受;

        4、貨期:宇通重工GJZ112工程機械電路實訓臺的發貨期為參考值,如您需要了解宇通重工GJZ112工程機械電路實訓臺的精確貨期,請與頂邦的銷售人員聯系;

        5、如閣下對宇通重工GJZ112工程機械電路實訓臺有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關宇通重工GJZ112工程機械電路實訓臺的咨詢。
