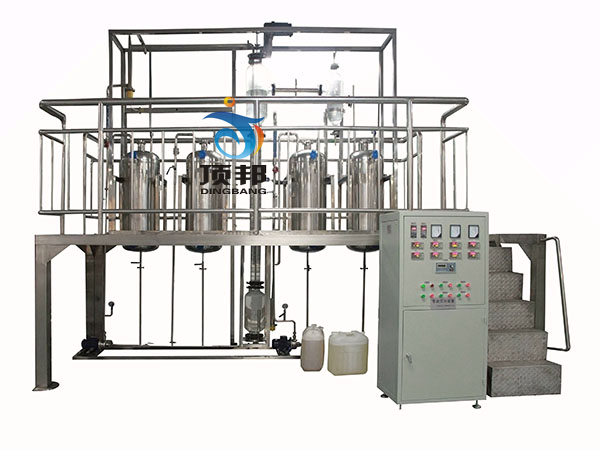

- DB-SX206 計算機過程控制萃取操作實訓裝置
分 項 說 明 裝置功能 1．實訓裝置能夠完成萃取崗位操作技能訓練、原料液體輸送崗位操作技能訓練、脈沖塔崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練 。
2．實訓裝置能夠使學員了解熱電阻溫度計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。
3．實訓裝置能夠使學員了解萃取塔工作原理、性能參數、能夠正確使用、維護保養萃取塔。
4．實訓裝置能夠使學員了解萃取過程中其他所需的設備如脈沖調節器、磁力泵等的結構、工作原理及其使用方法 。
5．實訓裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故 。
6．實訓裝置具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置真實出現以下現象。
7．實訓裝置使學員掌握萃取方面的理論知識（萃取基本概念和萃取的基本計算等）完成萃取過程的性能測定。
8.通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。設計參數 裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
原料處理量：16-160L/h。整機參數 設備尺寸： 3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 電氣系統 標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高 ）。 公用設施 水：自來水由現場水龍頭接入水箱。
電：單相，電壓AC220V，需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水。主要設備 萃取塔：有機玻璃段Φ100x1400mm，全塔高度3400mm，塔頂、塔底為316L不銹鋼
轉盤數：14個，材質：316L不銹鋼。
萃取相料罐、萃余相料罐、原料罐、萃取劑罐、：75L，316L不銹鋼。
萃余分相罐：6L，316L不銹鋼。
重相泵、輕相泵：不銹鋼，流量3.6m3/h，揚程14m，功率370W。
攪拌電機：220V,200W，100-200r/min。
液體流量計：16-160L/h。
聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。上位機監控軟件 RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。 測控組成 變量 檢測機構 顯示機構 執行機構 重相流量 轉子流量計 轉子流量計讀數 閥門 輕相流量 轉子流量計 轉子流量計讀數 閥門 原料液溫度 PT100鉑電阻 宇電顯示儀 無 輕相出口溫度 PT100鉑電阻 宇電顯示儀 無 塔頂溫度 PT100鉑電阻 宇電顯示儀 無 塔底溫度 PT100鉑電阻 宇電顯示儀 無
