一、產品概述

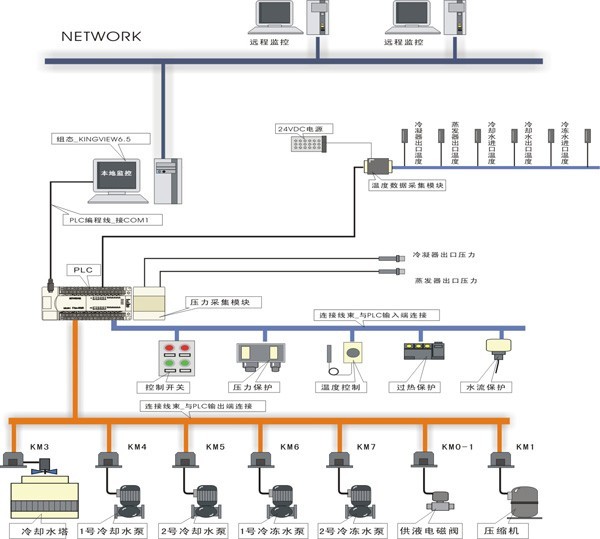

中央空調實訓考核裝置（網絡型）要求系統采用6匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
教師臺和學生臺電腦（1～32臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
四、實訓項目
1、中央空調的結構及設備工作原理的全面深入了解和掌握；
2、中央空調的啟動、運行、調試技術的實訓及考核；
3、中央空調運行工況、各運行參數檢測分析；
4、中央空調控制原理的實訓；
5、PLC可編程控制器編程及安裝調試的實訓；
6、故障判斷及設備故障解除實訓（故障點16個）；
7、數據采集技術的應用及實訓；
8、網絡技術的應用及實訓（遠程控制）。
五、技術參數
1、工作電源：三相五線制 380VAC 50Hz
2、安裝尺寸：長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（長×寬×高）
5)具備密碼開機、定時關機功能，便于實驗室管理。
四、中央空調配置清單
| 編號 | 名稱 | 單位 | 數量 |
| 1 | 壓縮機（6P） | 臺 | 1 |
| 2 | 起動器 | 只 | 1 |
| 3 | 模擬鍋爐 | 臺 | 1 |
| 4 | 儲液器 | 個 | 1 |
| 5 | 水冷機組 | 套 | 1 |
| 6 | 手閥 | 只 | 2 |
| 7 | 高低壓表 | 只 | 2 |
| 8 | 膨脹閥 | 只 | 1 |
| 9 | 繼電器 | 只 | 1 |
| 10 | 風機 | 個 | 1 |
| 11 | 風管組件 | 套 | 1 |
| 12 | 水泵 | 臺 | 4 |
| 13 | 電磁閥（液） | 只 | 1 |
| 14 | 電磁閥（水） | 只 | 2 |
| 15 | 蒸發器 | 只 | 2 |
| 16 | 過濾器 | 個 | 1 |
| 17 | 視液鏡 | 個 | 1 |
| 18 | 溫控器 | 個 | 2 |
| 19 | 溫控器 | 只 | 1 |
| 20 | 延時繼電器 | 套 | 1 |
| 21 | 熱電阻 | 只 | 8 |
| 22 | 工作原理模擬演示板 | 塊 | 1 |
| 23 | 溫度指示燈板 | 塊 | 1 |
| 24 | 控制電路板 | 塊 | 1 |
| 25 | 模擬房間 | 套 | 2 |
| 26 | 模擬鍋爐 | 套 | 1 |
| 27 | 冷卻塔 | 個 | 1 |
| 28 | 水箱 | 套 | 2 |
| 29 | 不銹鋼架 | 套 | 1 |
| 30 | 控制柜 | 臺 | 1 |
| 31 | 微機控制接口 | 副 | 1 |
| 32 | 微機與實驗臺通訊連接線 | 條 | 1 |
| 33 | 航空連接線 | 條 | 1 |
| 34 | 中央空調控制實訓軟件 | 套 | 1 |
| 35 | 實驗操作指導書 | 套 | 1 |
| 35 | 電腦小推車 | 張 | 1 |
| 36 | PLC（FX2N-48MR） | 臺 | 1 |
| 37 | 溫度采集模塊 | 塊 | 1 |
| 38 | 壓力采集模塊 | 塊 | 1 |
| 39 | 壓力傳感器 | 個 | 2 |
| 40 | 溫度傳感器 | 個 | 12 |
| 41 | 網絡服務器 | 套 | 1 |
| 42 | 智能答題系統 | 套 | 1 |
1、采用全透明材料，模具一次成型，直觀性強，有助于教學。
2、整體設計合理，外型美觀、仿真、體積小。
3、制冷系統和制熱系統均設有多級保護措施，確保設備運行安全可靠。
4、制冷系統采用全銅材料，效率好，使用壽命長。
5、功能全面，即可制冷又可制熱，且具有模擬演示系統，及所有的故障設置。
6、具有微機通訊接口，便于遠程控制實驗設備的工作狀態及采集項相關數據。
工作電源：?jiǎn)蜗嗳€220V±5% 50Hz
外形尺寸：240cmX110cmX190cm
整機功耗：制冷2.5KVA
制熱1.6KVA
制冷劑：R22
加熱方式：電加熱（可調節）
1、壓縮機：
系統采用全封閉活塞式壓縮機，正常工作溫度僅為0℃，安全可靠，結構緊湊，噪音低、密封性好，制冷劑為R22。
2、蒸發器：
制冷系統采用透明水箱式蒸發器,易于觀察,一目了然,蒸發器組浸于水中,制劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強制冷效果。
3、冷凝器：
制冷系統采用螺旋管式冷凝器，這是一種較新型的熱交換設備，用兩條平行的銅卷制而成，是具有兩個螺旋通道的螺旋體。中間的螺旋體是冷卻水通道，外部的螺旋體是高壓制冷劑的通道。
4、噴淋式冷卻塔：
該設備的冷凝方式采用逆流式冷卻塔，模具一次成形，全透明結構，吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物，以提高冷卻效果；從冷凝器出來的溫水由冷卻水泵送入塔頂后，由布水器的噴嘴旋轉向下噴淋。
5、鍋爐：
鍋爐是中央空調制熱系統的核心元件，采用英格萊電熱管使水與電完全隔離，具有超溫保護、防干燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。
6、模擬房間：
模擬房間用全透明有機玻璃制作，外形美觀、小巧，占地面積少，結構緊湊；具有全透明結構，一目了然；房間裝有盤管、盤管風機、溫度控制調節儀。
7、溫度控制：
本設備實驗臺的面板上，裝有溫度控制顯示儀，可控制溫度的范圍，且有巡回檢測出各關鍵部位的溫度。
8、模擬演示：
該設備配有500mm×300mm系統工作演示板一塊，采用環氧敷銅板，四色（紅、綠、蘭、黃）、LED形象、逼真地顯示冷、熱管道的溫度和工作狀態。
9、溫度控制儀：
兩個模擬房間分別裝有數碼顯示的溫度控制調節器，溫度范圍可自行設定：儀器可根據房間溫度的設定具體情況自動調節溫度，達到設定值。
10、高、低壓保護裝置：
為安全起見，制冷系統裝有高、低壓保護繼電器可保護壓縮機及系統的正常運行。
11、水箱：
為節約用水循環使用系統的水資源；通過加水箱來完成媒介水的加入、自動調節、過濾等任務；并裝有自動加水系統，如果系統水資源缺乏，加水系統會自動啟動補給。
12、中央控制部分：
實驗臺總控制部分，可完成設備的制冷與制熱的轉換，以及在制冷狀態或制熱狀態的關閉等任務。啟動方式全部為微動方式，用微弱的開關信號來控制微處理器，驅動電路工作，從而延長設備的使用壽命。
13、故障演示實驗：
實驗可直接演示制冷系統故障十二個，制熱系統故障三個，每個故障均設有單獨演示開關。
14、微機接口及控制部分的特點：
DB-JD03型中央空調教學實驗系統的整機控制及參數顯示有兩種方式，第一種方式是通過實驗臺控制面板上的按鍵來控制各部分的工作狀態、進行各項參數的設定及動態顯示。第二種方式是通過單片機(本實驗系統的主板采用當今先進的單片機作為主芯片)的串行口與微機的串行接口進行通訊，另配有全中文的應用軟件，從而使中央空調所需的各項控制及需要顯示的各項參數均可在微機的屏幕上完成。
（1）各關鍵點溫度動態顯示，其中包括：
A、制熱當前值
B、制冷當前值
C、鍋爐進口
D、鍋爐出口
E、冷卻塔進口
F、冷卻塔出口
G、冷凝器進口
H、冷凝器出口
I、蒸發器進口
J、蒸發器出口
K、模擬房間I
L、模擬房間II
(2)溫度設定及顯示
溫度的設定可在0到99攝氏度之間進行任意選擇。
(3)壓縮機的延時設定
壓縮機的開機延時可在1-30分鐘之間任意設定。
(4)開關控制及指示
中央空調的各部分的工作與停止均可通過微機屏幕上設置的開關進行控制，并且有開關顯示，便于遠程操作，設置開關如下：
A、冷卻水泵
B、冷卻風機
C、制冷水泵
D、壓縮機
E、電磁閥I
F、電磁閥II
G、制熱水泵
H、制冷
I、制熱
J、停機
(5)通訊狀態顯示
配有實驗系統與微機的通訊狀態及接口顯示。
(6)通訊端口選擇
實驗系統與微機的通訊端口有兩個串行口可任選，分別是COM1口和COM2口。
<二>微機所配軟件特點：
軟件為全中文菜單，操作十分方便和直觀，你只要輕點鼠標即可實現各種開關控制及各項參數的設定。無須看使用說明即可進行一些功能的設定及操作。
以上通過微機軟件來實現的全部功能同樣可以通過實驗臺控制面板的裝置來實現。
|
編號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
壓縮機 |
5519 |
臺 |
1 |
|
2 |
起動器 |
5519 |
只 |
1 |
|
3 |
熱水器 |
402 |
臺 |
1 |
|
4 |
儲液器 |
1kg |
個 |
1 |
|
5 |
冷凝器 |
|
個 |
1 |
|
6 |
手閥 |
1/4 |
只 |
2 |
|
7 |
高低壓表 |
|
只 |
2 |
|
8 |
膨脹閥 |
|
只 |
1 |
|
9 |
繼電器 |
高壓 |
只 |
1 |
|
10 |
風機 |
|
個 |
1 |
|
11 |
空調制冷風機 |
|
只 |
4 |
|
12 |
熱水泵 |
12W 2K-8 |
臺 |
1 |
|
13 |
增壓泵（冷水泵） |
12W 2-8 |
臺 |
2 |
|
14 |
電磁閥（液） |
10cm 220V |
只 |
1 |
|
15 |
電磁閥（水） |
Ф1/2 220V |
只 |
2 |
|
16 |
蒸發器 |
|
只 |
2 |
|
17 |
過濾器 |
Ф10cm |
個 |
1 |
|
18 |
視液鏡 |
Ф10cm |
個 |
1 |
|
19 |
溫控器 |
|
個 |
2 |
|
20 |
溫控器 |
0-999C |
只 |
1 |
|
21 |
延時繼電器 |
|
套 |
1 |
|
22 |
熱電阻 |
|
只 |
8 |
|
23 |
工作原理演示板 |
|
塊 |
1 |
|
24 |
溫度指示燈板 |
|
塊 |
1 |
|
25 |
控制電路板 |
|
塊 |
1 |
|
26 |
模擬房間 |
|
套 |
2 |
|
27 |
模擬鍋爐 |
|
套 |
1 |
|
28 |
冷卻塔 |
|
個 |
1 |
|
29 |
水箱 |
|
套 |
2 |
|
30 |
不銹鋼架 |
|
套 |
1 |
|
31 |
實驗操作臺 |
2400×1200×900mm |
張 |
1 |
|
32 |
微機控制接口 |
|
副 |
1 |
