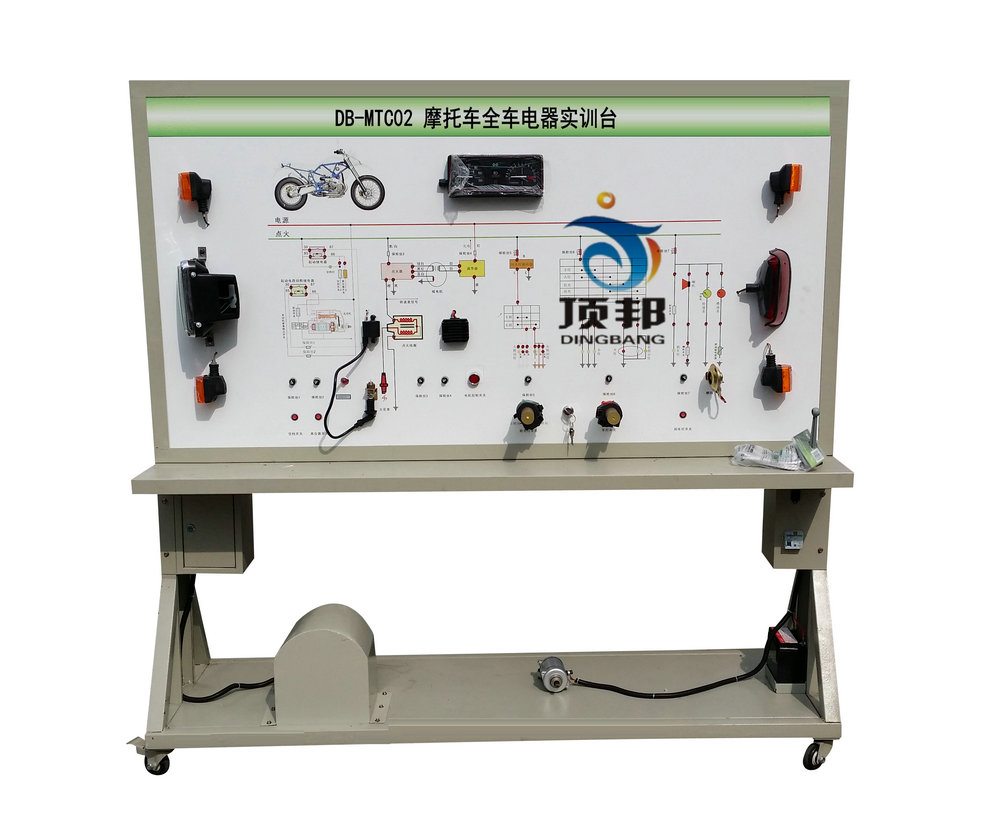

• DB-MTC02 摩托車全車電器實訓臺(可選擇各機型)

        摩托車全車電器實訓臺
        一、產品簡介
        該設備采用 本田125c摩托車 整車電器實物為基礎,充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。
        適用于學校對整車電器理論和維修實訓的教學需要。
        二、功能特點
        1.真實可運行的整車電器系統,充分展示整車電器系統的組成結構。
        接通電源,操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
        2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析整車電器各系統的工作原理。
        3.面板上安裝有檢測端子,可直接在面板上檢測整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
        4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
        三、技術規格
        外形尺寸(約):1740×650×1700mm(長×寬×高)
        動力電源:三相四線(或三相五線)380V±10% 50Hz
        工作電壓:直流12V
        工作溫度:-40℃~+50℃
        三相異步電動機
        型 號:YT 100L1-4
        電壓:AC 220V/380V
        功率:2.2KW
        轉速:1420r/min
        顏色:7032
        鋼管:40*40*3mm
        機柜:1.5mm冷板沖壓成形,背面設置維修門;
        移動腳輪:100*60mm

        四、基本配置(每臺)

        序號 名 稱 規格型號 單位 數量
        1 面板 裝有各種檢測端子以及彩色電路圖 1
        2 點火開關   1
        3 組合儀表 原車 1
        4 組合開關 原車 1
        5 左右前大燈總成 原車 1
        6 左右前霧燈 原車 1
        7 左右轉向燈 原車 1
        8 左右轉向邊燈 原車 1
        9 左右組合尾燈 原車 1
        10 牌照燈 原車 1
        11 燈光開關 原車 1
        12 剎車燈開關 原車 1
        13 倒車燈開關 原車 1
        14 危險燈開關 原車 1
        15 線束   1
        16 喇叭 原車 2
        17 喇叭繼電器 原車 1
        18 霧燈繼電器 原車 1
        19 起動機總成 原車 1
        20 發電機總成 原車 1
        21 三相異步電動機 YT 100L1-4 1
        22 蓄電池   1
        23 保險絲盒   1
        24 電源總開關 50A 1
        25 移動臺架(帶自鎖腳輪裝置) 1740×650×1700mm(長×寬×高) 1
        26 故障模擬與排除裝置   1
        27 教師手冊   1
        28 合格證與保修卡   1
