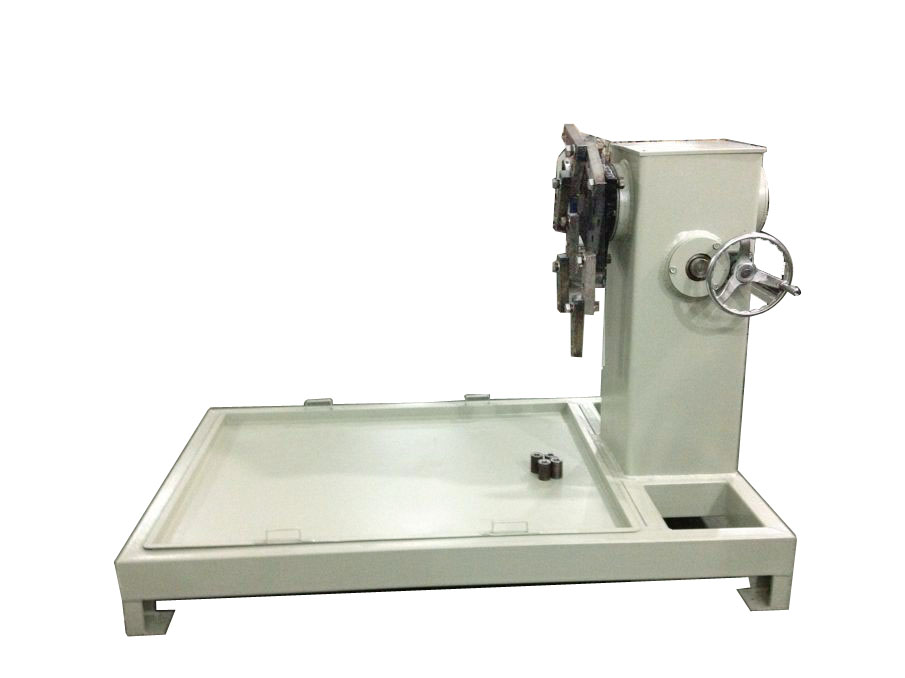

(參考圖)

一、產品功能
超大型發動機翻轉架主要用于汽車發動機維修過程中的分解與裝配作業。
超大型發動機翻轉架適用于東風康明斯、玉柴、濰柴、錫柴、上柴等系列中重型汽車發動機的拆裝（發動機總成重量應小于1000公斤）。與發動機連接方式：連接發動機側面，實現發動機完全解體拆裝。
發動機翻轉架可以手工轉動，表面采用優質金屬油漆噴涂；
全身鋼結構，結實耐用，旋轉盤與發動機夾具采用螺栓連接的方式進行安裝；
發動機翻轉架,由減速機控制，翻轉輕松、方便、安全；360度內可任意停放，方便發動機拆裝、維修；
底部安裝接油盤，大面積接油盆可做到工具、零件、機油不落地；
把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
二、技術參數
1.外形尺寸：1200×1000×1000㎜
2.使用環境：溫度-5℃～40℃；濕度≤80％
3.中心軸距離底座850mm
4.比速1:180
5.載重1T
